Dettagli:
Termini di pagamento e spedizione:
|
| Norma: | IEC60811, IEC60540 | Mandrino: | Ф4, Ф5, Ф6, Ф7, Ф8, Ф10, Ф12, Ф14, Ф16, Ф18, Ф20, Ф24, Ф37.5mm |
|---|---|---|---|
| Velocità di rotazione: | 5S/ giro | Controllo: | Manuale |
| Diametro del tubo: | Ф3.5, Ф6, Ф10, Ф12, Ф16mm | Nome: | Macchina fredda della prova di piegatura |
| Provetta: | 4 e 5 volte | Verifichi la temperatura: | L'apparato sarà tenuto in un frigorifero prima e durante la prova |
| Evidenziare: | Apparecchiatura di collaudo del cavo IEC60540,Apparecchiatura di collaudo del cavo IEC60540,Dispositivo freddo della prova di piegatura di CNAS |
||

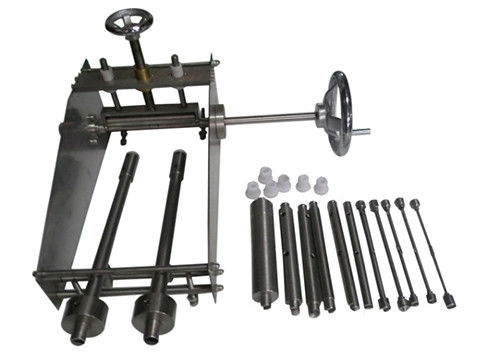

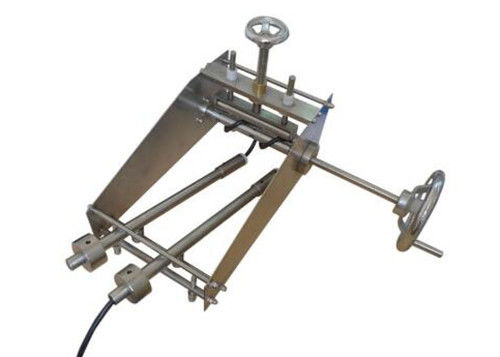

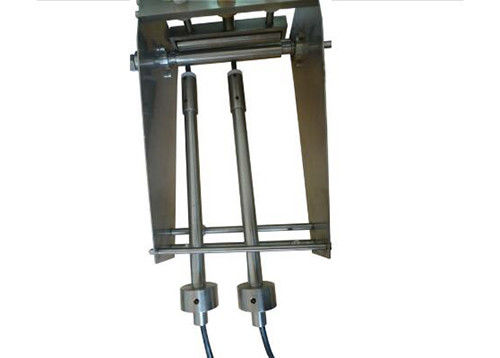

Dispositivo freddo della prova di piegatura IEC60811 per l'attrezzatura di prova del cavo di isolamento
L'apparecchiatura della prova di piegatura conferma a:
IEC60540
Norma IEC60811
Informazioni di prodotto:
La macchina fredda della prova di piegatura è utilizzata per la prova fredda della curvatura del centro circolare del cavo dell'isolamento di cui il diametro è piccolo e
il centro a forma di settore del cavo dell'isolamento che non può essere usato per la testa di legno.
L'apparato sarà tenuto in un frigorifero prima e durante la prova.
Il diametro del mandrino avrà luogo fra 4 e 5 volte il diametro della provetta (vedi sotto).

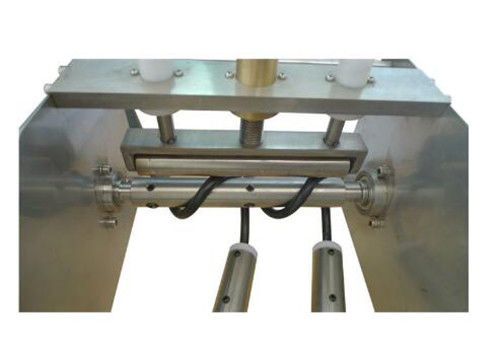

Il mandrino sarà girato uniformemente ad un tasso di una rivoluzione in circa 5 s ed il numero dei giri sarà come specificato nella seguente tavola.
Parametri tecnici:
1. Diametro dei campioni: 2.5~12.5㎜
| Diametro esterno (d) della provetta (millimetri) | dei giri numeri |
| d≤2.5 | 10 |
| 2.5<d≤4.5 | 6 |
| 4.5<d≤6.5 | 4 |
| 6.5<d≤8.5 | 3 |
| 8.5<d | 2 |
2. Diametro del tubo: 3,4,5,6,7,8,9,10,12,14,16 (millimetro)
3. Diametro della barra di prova: 9,6, 12,5, 16,20,25,31.5, 40,50 (millimetro)
Condizione di prova:
Il diametro del mandrino avrà luogo fra 4 e 5 volte il diametro della provetta.
La norma fornisce di mandrino: Ф4, Ф5, Ф6, Ф7, Ф8, Ф10, Ф12, Ф14, Ф16, Ф18, Ф20, Ф24, Ф37.5mm
Velocità di rotazione: 5S/giro, controllo manuale
Diametro del tubo: Ф3.5, Ф6, Ф10, Ф12, Ф16mm, ciascuno di due pezzi
Campione: Cavi con un diametro esterno fino a e includendo 12,5 millimetri, o per i cavi piani,
una dimensione di asse importante fino a e includendo 20 millimetri.
