| Uso: | macchina di prova di urto | Nome di prodotto: | Macchina della macchina di prova di urto/della prova urto di goccia/tester di goccia |
|---|---|---|---|
| Energia di impatto: | 2J, 5J, 10J, 20J | Funzione: | Prova di urto |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| Evidenziare: | Elemento colpente della prova di urto,Elemento colpente IEC60068-2-75,SGS che colpisce elemento |
||

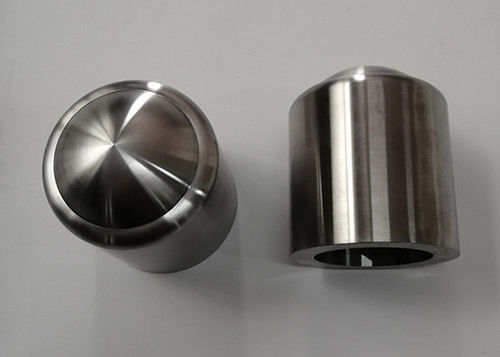

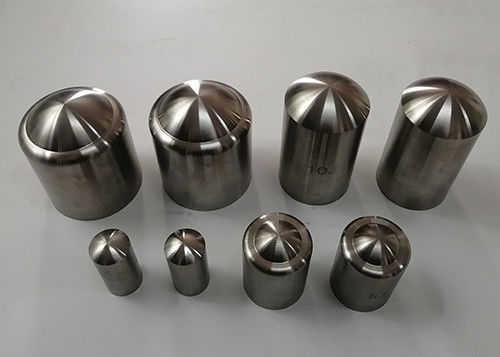

Elemento colpente 2J 5J 10J 20J IEC60068-2-75 del dispositivo di prova di urto
Parametri:
| Modello (energia) | 2J | 5J | 10J | 20J | 50J |
| equivalente ammassi (chilogrammi) | 0,5 | 1,7 | 5 | 5 | 10 |
| Altezza di gocciolamento (±1% millimetri) | 400 | 300 | 200 | 400 | 500 |
| Diametro (millimetri) | 35 | 60 | 80 | 100 | 125 |
Norma: Appendice A IEC60068-2-75
Applicazione: Questo dispositivo è adatto a prova meccanica di forza d'impatto ai gabinetti elettrici ed all'altra lamiera sottile, a parete non del gabinetto di conteggio di energia elettrica del metallo, a centralino del cavo della sottostazione ed a scatola di giunzione del cavo con il tester di impatto o il dispositivo verticale di impatto del pendolo.
Campione: Apparecchio elettrico per la famiglia ed il simile scopo, luminari
Caratteristica: Nell'accordo con il requisito standard
Descrizione standard (IEC60068-2-75):
La figura A.1 mostra l'elemento notevole applicabile ai valori energetici di uguale o più di meno di 1J. In questo caso, il fronte di impatto dovrebbe essere fatto della poliammide con una durezza come specificato nella tabella 1.

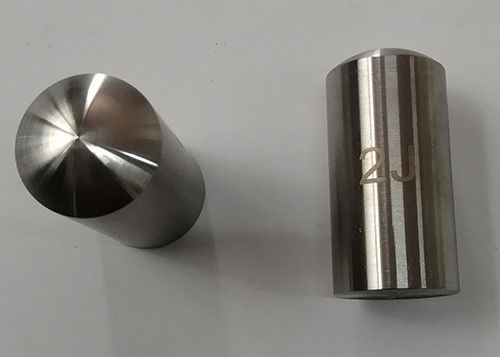

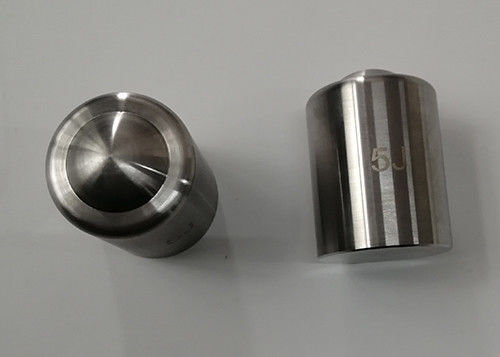

Le figure A.2, A.3 e A.4 mostrano gli elementi notevoli applicabili ai valori energetici di 2J, 5J e 10J, rispettivamente. In questi casi il fronte di impatto dovrebbe essere fatto dell'acciaio con le proprietà, compreso durezza, come specificato nella tabella 1.
Le figure A.5 e A.6 mostrano gli elementi notevoli applicabili ai valori energetici di 20 J e 50J, rispettivamente. In questi casi, il fronte di impatto dovrebbe essere fatto dell'acciaio con le proprietà, compreso durezza, come specificato nella tabella 1. In questi casi, aderire agli altri parametri della tabella 1, è necessario da scavare fuori l'estremità di fronte al fronte notevole.
Ogni bordo sarà lisciato.
Le tolleranze sono secondo classe m. di iso 2768-1, salvo indicazioni contrarie.
