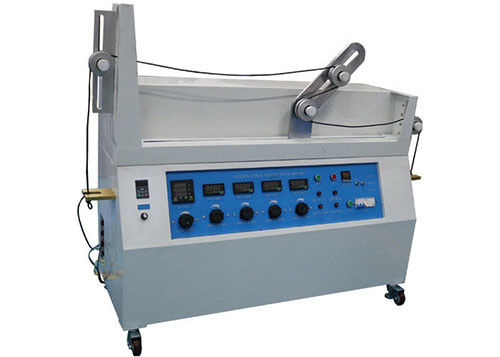

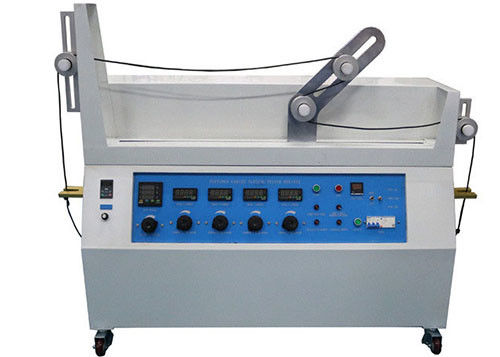

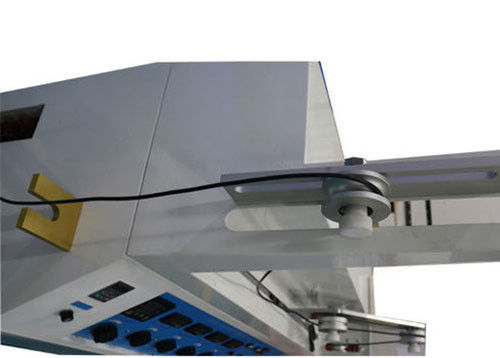

IEC60245-1 figura 1 apparecchiatura di collaudo di flessione del cavo della prova

IEC60245-1 figura 1 prova di flessione per velocità flessibile 0.33M/S del cavo

Norma:
Tensioni cavo-stimate isolate di gomma IEC60245-1 fino a e compreso 450/750 diparte 1: Tensioni cavo-stimate isolate di gomma 5.6.3.1, IEC60245-2 di clausola di requisiti generali fino a e compreso 450/750 diparte 2: Figura 1, IEC60065-1 clausola di clausola 3,1 di metodi di prova b 16,3

Parametri:

Applicazione:

È usato per il controllo della forza meccanica dei cavi flessibili completati. Questa prova non si applica ai cavi flessibili con i centri di sezione trasversale nominale maggior di 4mm2, né i cavi che hanno più di 18 centri si sono sovrapposti in più di due strati concentrici.

Caratteristica:

L'apparecchiatura della prova può soddisfare le richieste standard della prova del domestico e le norme internazionali, possono essere ampiamente usate. Ha metro digitale di precisione, così, può misurare esattamente la più piccola o più grande tensione corrente. Il metodo del cambiamento per le pulegge è semplice e conveniente. L'attrezzatura di prova adotta al meccanismo di comando a catena, la prestazione è stabile ed il rumore è raro.

Descrizione standard:

Questa prova sarà effettuata per mezzo dell'apparato come appare figura 1. Questo apparato consiste di un trasportatore C, di un sistema di azionamento per il trasportatore e di quattro pulegge per ogni campione di cavo da provare. Il trasportatore C sostiene due pulegge A e B, che sono dello stesso diametro. Le due pulegge fisse, a qualsiasi estremità dell'apparato, possono essere di un diametro diverso dalle pulegge A e B, ma tutte e quattro le pulegge così saranno sistemate che il campione è orizzontale fra loro. Il trasportatore fa i cicli (movimenti di andata ed a rovescio) sopra una distanza di 1 m. ad una velocità approssimativamente costante di 0,33m/s fra ogni inversione della direzione di movimento.

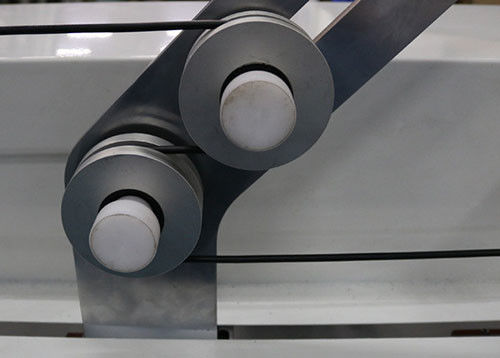

Le pulegge saranno fatte di metallo ed avere una scanalatura a forma di semicircolare per i cavi circolari e una scanalatura piana per i cavi piani. La repressione preme la D sarà riparata in modo che la tirata si applichi sempre dal peso da cui il trasportatore sta allontanandosi. La distanza fra un morsetto di repressione e il suo supporto, mentre l'altro morsetto sta riposando sul suo supporto, sarà del massimo di 5cm.

Il sistema di azionamento sarà tale che il trasportatore giri uniformemente e senza scatti quando inverte dall'una direzione ad un altro.
