Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | Acciaio inossidabile ed ottone | Codice del IP: | IPX3, IPX4 |
|---|---|---|---|
| Temperatura: | Temperatura ambiente | Funzione: | apparecchiatura di collaudo materiale |
| Diametro esterno dell'ugello: | Ф102mm | Fori dell'ugello: | 121 foro |
| Diametro sferico: | SФ75.5mm | Manometro: | 50~150Kpa |
| Tempo di prova: | almeno 5min | Deflettore: | smontabile |
| Evidenziare: | Attrezzatura di prova di protezione dell'ingresso IPx3,Attrezzatura di prova di protezione dell'ingresso IPX4,Tester dell'ugello spruzzatore IEC60529 |
||
Attrezzature di prova tenute in mano del IP dell'ugello spruzzatore IEC60529 di IPX3 IPX4
Parametri tecnici:
Il 1 tasso dello scorrimento dell'acqua del rifornimento idrico è acqua pulita 50~150kpa senza inclusione.
2 parametri dell'ugello spruzzatore
diametro esterno: Ф102mM
diametro sferico: SФ75.5mm
C'è un foro medio e ci sono 24 fori nel cerchio interno dei fori di cui l'angolo incluso è 30°.
Ci sono 96 fori nel cerchio esterno dei fori di cui l'angolo incluso è 15°. 121 foro nel totale.
Il diametro del foro: Ф0.5mm
È fatto di ottone.
3 lo scorrimento dell'acqua 10L/min±5%, misuratore di portata è gamma regolabile 4 di manometro smontabile 6 del deflettore del manometro 0~0.4Mpa 5 0~0.25MPa
| Rifornimento idrico | Acqua pulita di scorrimento dell'acqua rate>10L/min±5% senza inclusione. |
| Controllo ed operazione | valvola, tenuta in mano |
| Diametro esterno dell'ugello | Ф102mm |
| Diametro sferico dell'ugello | SФ75.5mm |
| Fori dell'ugello | 121 foro di Ф0.5mm 1 foro al centro i circoli ristretti 1 di 12 fori al passo 30° 4 cerchi esterni di 24 fori al passo 15° |
| Materiale dell'ugello | Ottone |
| Materiale commovente dello schermo | Alluminio |
| Scorrimento dell'acqua | 10L/min±5%, misuratore di portata è regolabile |
| Manometro | 50~150Kpa, gamma di manometro 0~0.25Mpa |
| Deflettore | Smontabile |
| Requisiti del sito | Sala di collaudo impermeabile dedicata del IP, La terra dovrebbe essere piana con l'illuminazione Con la buona funzione di affluenza e di drenaggio. |
| Tempo difficile | Controllo manuale, almeno 5min |
Conformi a:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Prova di IPX3 IPX4.
Informazioni di prodotto:
L'ugello spruzzatore è progettato e fabbricato conformemente IEC60529 alla clausola IPX3 e IPX4.
L'ugello spruzzatore è un'alternativa al tester d'oscillazione della metropolitana per l'instaurazione del grado di protezione contro l'ingresso dell'acqua.
L'ugello spruzzatore è inteso per uso sugli esemplari che non entreranno nel diametro del tester della metropolitana.
Le prove primarie di IEC comprendono la protezione IPX3 e IPX4 contro l'acqua che spruzza e che spruzza l'acqua.
In questa circostanza, l'ugello spruzzatore tenuto in mano è usato dal manuale.
Strumento:

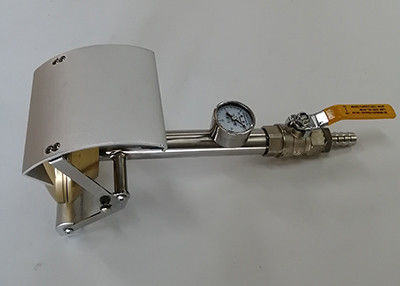

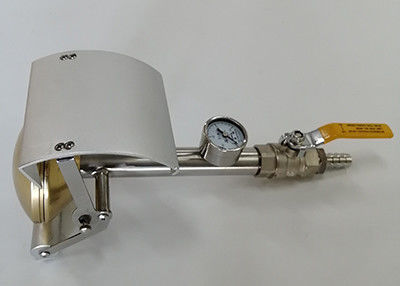

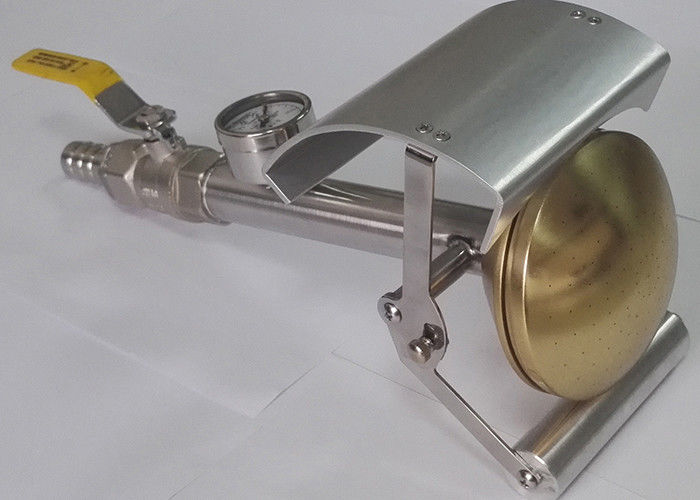

L'ugello spruzzatore di SC-IPX34-SN è un dispositivo tenuto in mano della prova per verificare la protezione contro la spruzzatura e la spruzzatura dell'acqua.
La pressione di acqua può essere regolato facendo uso della leva di comando di flusso sul dispositivo per dare la portata richiesta.
La pressione può essere veduta sul calibro che è posizionato convenientemente dall'ugello.
Il modello di spruzzo dell'ugello è fatto alle specifiche dell'IEC 60529.
Uno schermo mobile può essere posato sopra una parte dell'ugello per IPX3 o si è mosso dal modello di spruzzo per IPX4
NOTA:
La differenza fra IPX3 e IPX4 è che il deflettore dovrebbe essere rimosso nella prova IPX4.
Per lasciare senza a mano, progettiamo il sostegno per l'ugello spruzzatore di IPX3 IPX4.
Termine di consegna: in 2 giorni.
Rifornimento della fabbrica e consegna veloce.
La macchina impermeabile della prova di SC-IPX è secondo IEC60529: 1989 +A1: 1999+A2: 2013 (gradi di protezione forniti dalle recinzioni (IP
Il codice) >, IEC60598, IEC60335 e l'IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1.The SC-IPX comprende i seguenti gradi della prova: IPX1, IPX2,
IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8 (riferisca alla pagina 51 di IEC60529). È ampiamente usato nell'organizzazione di prova dell'autenticazione per
prodotti quali i prodotti elettrici ed elettronici, apparecchi d'illuminazione del LED come pure nel dipartimento pertinente di controllo di qualità per
rilevazione impermeabile dei gradi di protezione di recinzioni.
L'intero sistema di prova impermeabile di SC-IPX include:
Scatola del gocciolamento (SC-IPX12): La scatola del gocciolamento è per la prova del gocciolamento IPX1 e IPX2. La dimensione della scatola del gocciolamento è 800x800x75mm (LXWXH). Il diametro del foro del gocciolamento
sono 0.4mm. La distanza fra i fori del gocciolamento è 20mm. Il campione può essere sopra 150kg.
Attrezzatura di prova dello spruzzo d'acqua del tubo di oscillazione (SC-IPX34): È per la prova IPX3 e IPX4. Il semi-diametro del tubo di oscillazione è 1meter (affatto
l'altra dimensione è inoltre disponibile). Il diametro interno del tubo di oscillazione è 15mm. Il diametro girante della tavola del campione è 1000mm (o altro
la dimensione secondo il diametro del tubo di oscillazione e l'altezza è regolabili. La velocità di rotazione è 1-5rpm che ha controllato dallo SpA
pannello.
Jet Test Device impermeabile (SC-IPX56): Con il dispositivo del rifornimento idrico la dimensione è 1000x1000x600m, il diametro dell'ugello è 6.3mm (IPX5)
e 12.5mm (IPX6). La velocità dell'acqua è 12.5±0.626L/min per IPX5 e 100±5L/min per IPX6.
Dispositivo impermeabile della prova del carro armato di immersione (SC-IPX7): È per la prova IPX7. La dimensione del serbatoio di acqua è 1000x1000x1200mm (l'altra dimensione può essere
progettato secondo la vostra richiesta). Può campioni fino a 120kg
Dispositivo impermeabile della prova del carro armato di immersione (SC-IPX8): È per la prova IPX8. Può simulare una profondità di acqua di 0-50m. L'immersione dell'acqua
il diametro del carro armato è 600mm e l'altezza è 1200mm. La sollecitazione di compressione è 10 atmosfere o progettazioni secondo il cliente
richiesta.
