Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | Acciaio inossidabile | Norme: | IEC60884 figura 30 |
|---|---|---|---|
| temperatura di riscaldamento del gabinetto: | (un °C di 70 ± 2) | Stazione di prova: | 1 stazione |
| Peso: | 50N*1, 20N*2, 30N*1, 4N*1 | Tiri il peso della forza: | secondo la forza massima di ritiro in tabella 16 |
| Funzione: | verificare la fermezza della spina e del perno della spina | Periodo di forza applicato su ogni perno della spina: | 1 minuto |
| Evidenziare: | 4N che verifica l'apparecchiatura della prova,20N che verifica l'apparecchiatura della prova,Fig30 IEC60884 |
||
IEC60884 figura 30 tester dell'incavo della spina dell'apparato per verificare fissazione dei perni nel corpo della spina
Dettagli del prodotto:
Questo dispositivo si conforma al livello della clausola 24,10 Fig30 di IEC 60884-1.
È usato per verificare la fermezza della spina e del perno della spina.
La spina è disposta su un piatto d'acciaio rigido fornito dei fori adatti per i perni della spina.
La distanza fra i centri dei fori sarà la stessa delle distanze fra i centri del cerchio circoscritto intorno alla sezione trasversale di ogni perno nel capitolato d'appalto della spina.
Parametri tecnici:
| Numero della stazione di prova | 1 |
| Peso | 50N*1, 20N*2, 30N*1, 4N*1 |
| Incavo standard: ciascuna della norma messicana per le configurazioni: | C1.1, C1.2, C1.3, C1.4, C1.5, C1.6, C1.9, C1.10, C1.13 |
Metodo di prova:
1. Prima di primo uso, utente se il familiare con le norme pertinenti per più efficace ed adeguato facendo uso dell'apparecchiatura della prova e del completamento della prova.
2. La spina è posizionata sul piatto d'acciaio in tal modo che i centri dei cerchi che circoscrivono i perni per coincidere con i centri dei fori. Poi inserisca la spina della prova nell'incavo in direzione dell'asse longitudinale del perno. Dopo il quel, la spina è disposta nel gabinetto di riscaldamento con la temperatura (un °C di 70 ± 2), 1 h dopo, una forza di tirata si applica dentro un gabinetto di riscaldamento
3. Scelga il dispositivo di pressione secondo la forma della spina e faccialo saldamente è collegato con la spina (assicuri che non allenti quando esercitare una forza di tirata)
4. Scelga il peso della forza di tirata secondo la forza massima di ritiro come tabella arresa 16 (può essere raggiunto dalla sovrapposizione), il peso è agganciato nell'anello del morsetto, trattano con attenzione e non producono la tensione esplosiva.
5. La forza si applica su ogni perno della spina per 1 min, dopo la prova, la spina si concede raffreddarsi alla temperatura ambiente e sarà verificato che lo spostamento di alcun perno della spina nel corpo della spina non dovrebbe eccesso 1 millimetro.
6. Attenzione di paga alla pulizia del dispositivo e della manutenzione degli incavi dopo che la prova è completata.
Tabella 16:

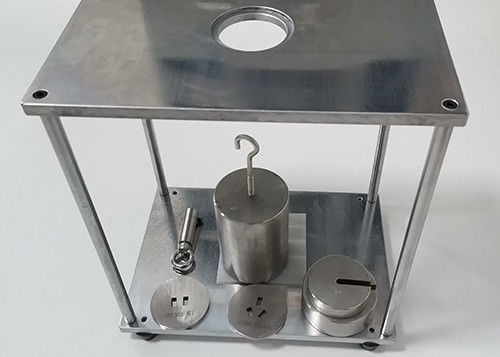

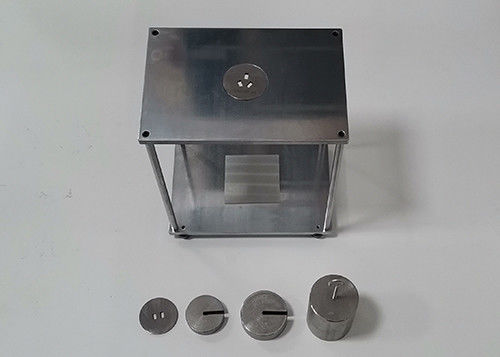

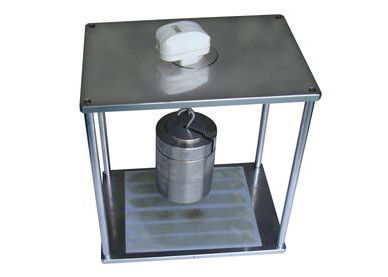

Immagine dell'apparato:
