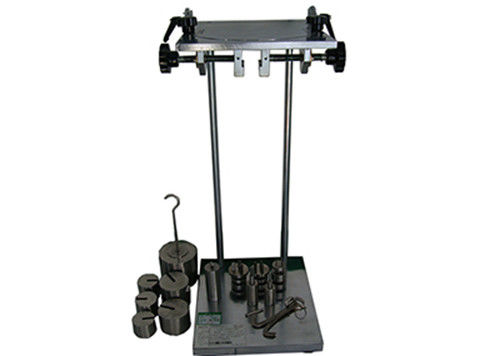

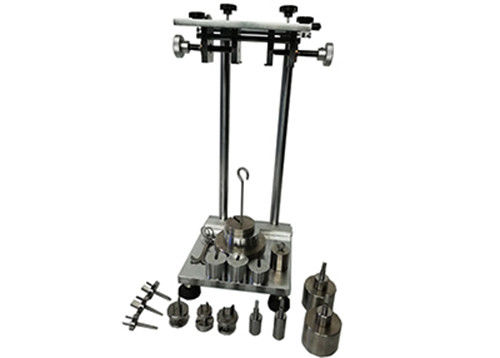

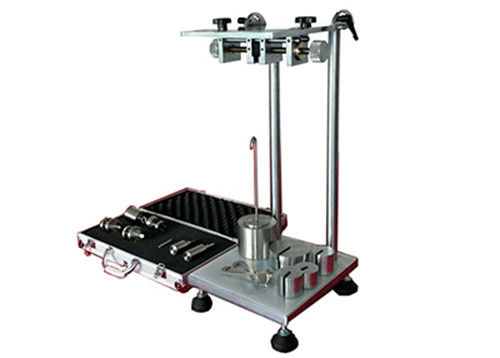

Apparecchiatura di verifica della forza di ritiro di IEC60884 Fig18

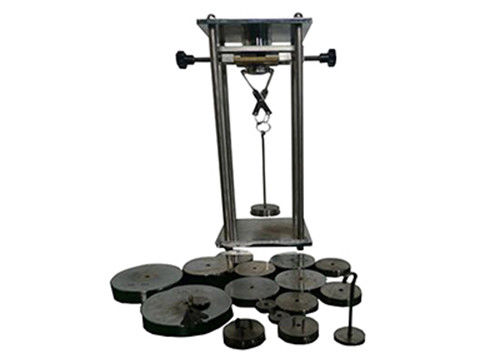

Apparato per la verifica di Max Withdrawal Force IEC60884 Fig18 19

Applicazione:

 È adatto a controllare la forza massima richiesta per tirare la spina dall'incavo e dal singolo perno del palo estratti dall'assemblea dell'incavo. Se la forza minima richiesta è all'interno della gamma specificata dalla norma.

Parametro:

1. La norma standard del un-palo 10A, del tre-palo 10A e della prova 16A tappa ciascuno, le spine standard della prova di 10A 16A ciascuno, regolabile:
1) la spina rotonda con un incavo doppio di 2 pali, il diametro del bullone è 4,8
2) la spina rotonda dell'incavo a doppio scopo di 2 pali, il diametro del bullone è 4,0
3) la spina rotonda (unipolare), il diametro del bullone è 4,8
4) la spina rotonda (unipolare), il diametro del bullone è 4,0

2. Pesi: 36N*1, 5.4N*1, 5N*2, 4N*1, 2.6N*1;
1) bullone della prova di norma: Ciascuno per 1.5N e 2N
2)1 insieme del dispositivo di serraggio
3) 1 insieme del vassoio dei pesi
4) pesi laterali 5N*1 di sforzo
5) 1 insieme della barra laterale di sforzo

Uso:

1. La spina della prova con i perni di dimensione di massimo è inserita in ed è ritirata dall'incavo
sbocco dieci volte. Poi è inserito ancora, un trasportatore E per una massa principale ed a
G di massa supplementare che è attaccato a per mezzo di un morsetto adatto D.
la massa supplementare è tale che esercita un uguale della forza ad un decimo del massimo
forza di ritiro indicata in tabella 16.
2. La massa principale, insieme alla massa supplementare, il morsetto, il trasportatore e
la spina esercita un uguale della forza alla forza massima di ritiro indicata in tabella 16.
3. La massa principale è appesa sulla spina senza scuotere e la massa supplementare è, se
necessario, conceduto cadere da un'altezza di 50 millimetri sul Massachusetts principale.

Funzione supplementare:

Dispositivo per il controllo della resistenza a sforzo laterale

Può controllando la resistenza a sforzo laterale, conferma IEC60884 alla figura 13.

Figura 13 prova:

1. Ogni esemplare è montato su una superficie verticale con l'aereo attraverso i incavo-contatti
orizzontale. Il dispositivo poi completamente è impegnato e un peso appeso su tale che la forza esercitata è 5N.

2. Il dispositivo è rimosso dopo 1 min e lo incavo-sbocco ha girato con 90 gradi sul montaggio
superficie. La prova è effettuata quattro volte, lo incavo-sbocco che è girato con 90 gradi dopo che ogni impegno.

3. Durante la prova il dispositivo non sarà disinnestato dallo incavo-sbocco.
4. Dopo le prove, gli incavo-sbocchi non mostreranno danno nel senso di questa norma; in
particolari, aderiranno ai requisiti della clausola 22

Norme:

Questo dispositivo aderisce ai requisiti di

IEC60884 figura 18/19,

VDE0620, ecc.
