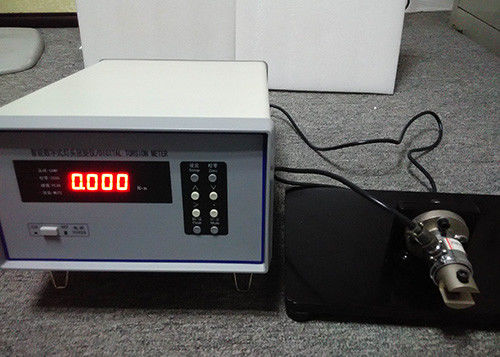

Il cappuccio ed i supporti della lampada torcono l'apparecchiatura di collaudo leggera

Apparecchiatura difficile di torsione del piede della lampada del tester del cappuccio della lampada e di prova dei supporti

Parametri tecnici:

Questo tester pricipalmente è usato per misurare la coppia di torsione del supporto della lampada di tutti i tipi di sorgente luminosa, della sua prestazione principale e dei parametri tecnici come qui sotto:

Descrizione:

Il metro di torsione del cappuccio della lampada è un prodotto intelligente di recente sviluppato con l'accessorio del microprocessore. Il metro di torsione digitale è un requisito di sicurezza meccanico di forza del cappuccio della lampada che è stato considerato dalla maggior parte della illuminazione fabbrica ed inoltre compulsively è richiesto da tutte le nazioni. Così abbiamo sviluppato il metro di torsione digitale con il riferimento dell'IEC. Soddisfa la richiesta della misura della prova della forza di coppia di torsione del cappuccio della lampada della qualità ispeziona il dipartimento e fabbrica.

Caratteristiche:

1) Può misurare la coppia di torsione in senso orario ed in senso antiorario del cappuccio della lampada. E può prestabilire l'allarme di limite superiore. Dati di risparmio automatici dopo la interruzione del sistema.

2) Lo strumento ha la funzione della calibratura allo zero assoluto. L'allo zero assoluto è molto costante. Lo strumento usa 4 cifre del numero per visualizzare. Così è di alta precisione e di alta stabilità.

3) I doppi cani da guardia hanno progettato dentro per assicurare allo strumento l'alta affidabilità e non interromperanno nell'ambito dell'ambiente complicato.

4) Lo strumento è conveniente da essere usato a causa di parecchi morsetti dei cappucci della lampada quale E27/E26, B22d, E14/E12, G13/G5 ecc.

5)Riparazione con il morsetto. Girando la lampada, il tasso positivo e negativo di coppia di torsione sarà registrato.
6)Gamma di coppia di torsione: 0-10N*m (la gamma speciale cliente-è adattata).
7)Rendimento elevato nell'affidabilità, nella precisione e nella longevità da adottare il sensore di coppia dell'estensimetro
8)La funzione di punta della tenuta di coppia di torsione, limite superiore può essere fissata per l'allarme.
9) si conforma al cinese ed alla norma internazionale.

Principio di base

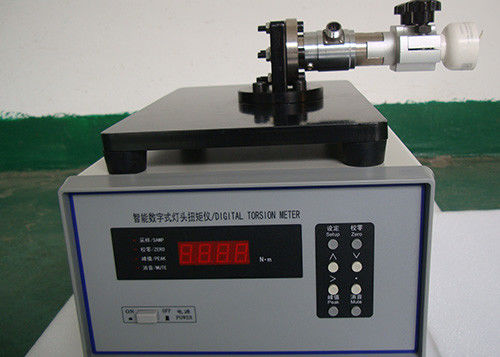

L'attrezzatura è consistita dal dispositivo di torsione e dal metro secondario. La chiave per accuratezza è

sensore di coppia. L'attrezzatura adottare il tipo sensore di coppia di sforzo con le caratteristiche di alto affidabile,

redditizio, alta precisione e lunga vita.

In sensore sull'elastomero ha identificato l'estensimetro della resistenza ed il ponte di Wheatstone della composizione. Potere

il ponte con determinare la tensione, nell'ambito dell'azione della coppia di torsione, l'elastomero deformerà e

l'estensimetro cambierà, di modo che il ponte squilibrio e c'è un segnale lineare di tensione

fra l'uscita del ponte e la torsione. Il metro secondario sarà amplificato il segnale di tensione e trasforma il segnale dal trasformatore di A/D e poi inviare al microprocessore per analisi dei dati e

esposizione. Schema a blocchi funzionale come seguire:

Schema a blocchi funzionale Fig.1

Il metro di torsione digitale KP338 si applica per misurare la torsione di tutti i tipi di supporto della lampada.

Istruzione di operazione

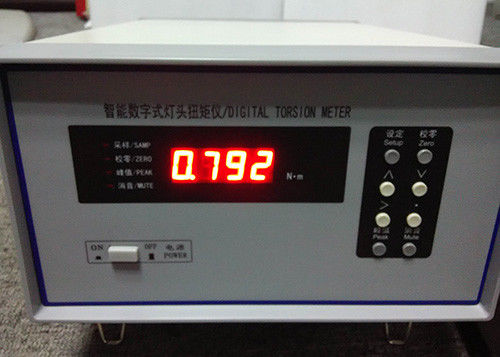

5,1 pannello frontale e funzione

Specificazione:

1. Finestra: la cifra 5 visualizza la misura ed il messaggio rapido.

2. Indicatore

SAMP: L'attrezzatura è sul modo di campionamento quando infiamma. Rinfreschi la frequenza: 2times/s.

3. ZERO: L'attrezzatura è sul modo d'azzeramento quando infiamma.

4. PICCO: L'attrezzatura è sul modo di tenuta di punta quando infiamma.

5. CAMPANA: Indichi alla prova di forza il cicalino.

Tastiera

ZERO: Sulla condizione di prova, premi questo tasto per prendparteere al modo d'azzeramento, dopo rivestimento l'azzeramento,

l'attrezzatura conserverà automaticamente i dati e ri--indietro al modo di prova. Sullo stato di punta, stampa

la chiave per pulire il valore.

METTA: Sulla condizione di prova normale, premi questo tasto per mettere l'allarme di limite superiore.

PICCO: Sulla condizione di prova normale, premi questo tasto per tenere il valore di picco; stampa ancora questa chiave a

ri--indietro al modo di prova normale.

∧: Sull'insieme e sul modo di calibratura, la stampa questa chiave, il cursore corrisponderà su.

∨: Sull'insieme e sul modo di calibratura, la stampa questa chiave, il cursore corrisponderà giù.

> : Sull'insieme e sul modo di calibratura, la stampa questa chiave, il cursore scorrimento a destra.

• : Sull'insieme e sul modo di calibratura, stampa questa chiave, inserzione del punto decimale.

5,2 pannello reale e funzione

1. Porto dell'input e di uscita del segnale: per la trasmissione del segnale.

2. Tubo protettivo: fusibile 0.5A per proteggere il potere dell'attrezzatura.

3. Spina di corrente: Filtro dall'inclusione per fermare la perturbazione.

5.3. Prova di torsione del supporto della lampada

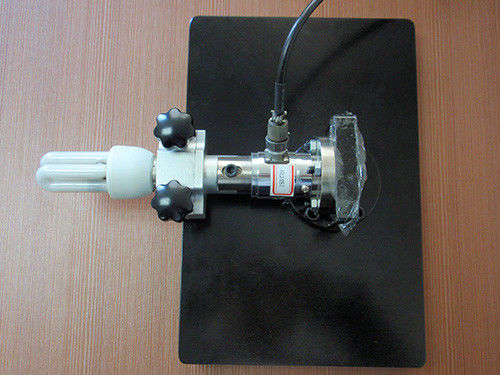

In primo luogo, confermi il modello del supporto; poi installi il dispositivo corrispondente ed ha montato la lampada

supporto sul morsetto.

Colleghi il dispositivo di torsione con attrezzatura dalla porta d'ingresso del segnale. Accenda il metro secondario a

preriscaldi per 5min. Se la finestra non è uguale a 0,000, quindi l'attrezzatura dovrebbe essere azzerata. L'utente può

fissi un limite superiore secondo il cinese o le norme internazionali. Rotazione e contrario in senso orario

giri il supporto della lampada. Durante il tempo, la finestra mostrerà il valore corrente; fino al

l'attrezzatura che allarma, utente può giudicare se il supporto della lampada è ancora nella buona condizione.

5.4. Azzeramento

Dopo che molto tempo usando, l'attrezzatura può essere deriva zero e colpisce l'accuratezza. A quel tempo, l'attrezzatura deve essere azzerata. Ma noti prego, il sensore di torsione non può essere lavorato. La stampa «zero chiave, la finestra visualizzerà «ZERO e poi «ZERO il indictor infiammerà; Se l'utente non vuole a

continui, appena chiave «di punta» della stampa ad uscire. Quando «lo ZERO indicatore spegne, che significa l'attrezzatura finisca l'azzeramento e ri--indietro al normale.

5.5. Limite superiore

La chiave «STABILITA» della stampa, la finestra mostrerà «l'INSIEME»; Se l'utente non vuole continuare la risistemazione, chiave «DI PUNTA» della stampa da uscire. Con l'aiuto di «>», «∧», «∨», «·«chiavi per fissare ancora il limite superiore, stampa chiave «stabilita» per conservare ed uscire. Se l'utente non vuole conservare il valore, appena chiave «DI PUNTA» della stampa per annullare modo stabilito.

5.6. Calibratura

L'attrezzatura è stata calibrata prima sulla vendita. Gli utenti non devono ricalibrarlo. Ma c'è deviazione dopo molto tempo nessun uso, che colpirà l'accuratezza. A quel tempo, l'attrezzatura ha bisogno di un certo dispositivo speciale a ricalibratura.

Applichi certa coppia di torsione al sensore di coppia (in avanti direzione o direzione inversa), nel modo di prova normale, una stampa di 5 volte «.» la chiave «STABILITA» della stampa poi ed e chiave, la finestra visualizzerà «CAL.R» quando l'utente si applica una torsione di andata al sensore di coppia; A quel tempo, se l'utente non vuole fare la ricalibratura, appena chiave «DI PUNTA» della stampa di uscire. Se l'utente vuole effettuare la calibratura, appena la chiave «stabilita» della stampa, la volontà dell'attrezzatura nel modo di andata di calibratura ed a quel tempo, la finestra sta mostrando il valore di calibratura dell'ultima volta. Se il valore è differenza, risistemi appena il valore standard con l'aiuto di

«>», «∧», «∨», «·» chiavi. La stampa ancora «caloria» chiave, l'attrezzatura visualizzerà il coefficiente di calibratura, quindi potete risistemare il coefficiente di calibratura con l'aiuto di «>», «∧», «∨», «·» chiavi. O appena la chiave della stampa «caloria» e poi ha introdotto il valore standard ed il coefficiente standard. Se l'utente non vuole conservare i dati, appena chiave «di punta» della stampa da uscire. La calibratura inversa è così stessa in avanti della calibratura.

Se il coefficiente è perso, introduca appena il coefficiente sotto di calibratura all'attrezzatura.

Avviso

1. L'uso severo di sovraccarico, altrimenti ridurrà la proprietà.

2. L'attimo severo di arresto e del battito installa il carico ed il morsetto.

3. Macchia di olio severa, acqua ed altri prodotti chimici.

4. Preriscaldi per il min 5 prima della prova.
