| Norma: | IEC 60529, EN 60529 | Applicazione: | Prova dello spruzzo d'acqua per IPX7 IPX8 |
|---|---|---|---|
| Materiale interno: | Piatto di acciaio inossidabile SUS304 | Potere: | Elettronico |
| Tempo di prova: | 0-99min | Uso: | Prova di protezione dell'ingresso dell'acqua |
| Gamma di profondità della prova: | 0-50m | Gamma di pressione di prova: | -0.08-0.2Mpa/-0.8-2bar |
| Evidenziare: | Attrezzatura di prova di protezione dell'ingresso di SUS304 ipx8,SUS304 attrezzatura di prova di protezione dell'ingresso dell'en 60529,Prova impermeabile di SUS304 ipx8 |
||

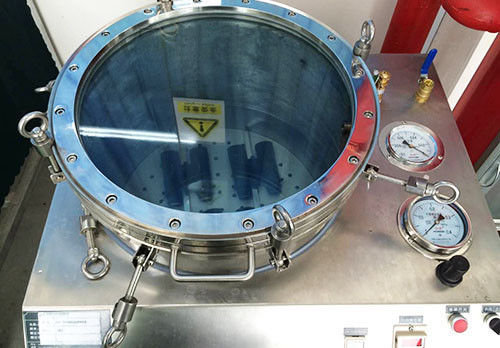

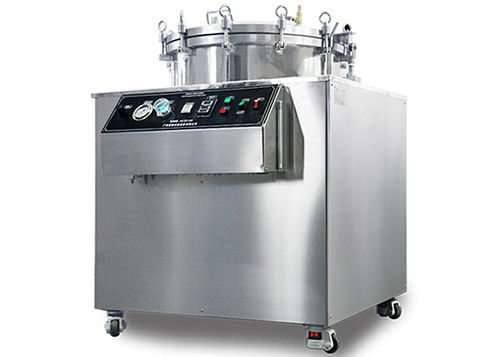

Dispositivo IEC60335 della prova di immersione del positivo IPX8/pressione negativa
Funzione:
Il dispositivo della prova di immersione IPX8 con pressione positiva e pressione negativa.
I) Pressione positiva
Applicando l'aria compressa, spinga la pressione innaffiare per simulare l'ambiente di test corrispondente.
2)Pressione negativa
La differenza di pressione fra l'interno e fuori delle coperture del prodotto è ottenuta pompando l'aria sopra la superficie dell'acqua.
E, usi la pressione provare.
Parametri:
| Modello | SC-IPX8-50AS-100L |
| Dimensione interna | Diametro: altezza di 500mm: 500mm |
| Dimensione esterna | 650x700x750mm |
| Spessore della parete | 4mm |
| Gamma di profondità della prova | 0-50m |
| Gamma di pressione di prova | -0.08-0.2Mpa/-0.8-2bar |
| Pressione dello sfiato della valvola di sicurezza | 0.55Mpa/5.5bar |
| Valore di errore di pressione | ±0.002Mpa |
| Modo di adeguamento dell'assunzione | Adeguamento manuale |
| Tensione di rifornimento | 220V |
| Modo di esposizione di pressione | Raccolta di pressione |
| Modo di controllo della pressione | Regolamento automatico |
Scopo:
Nell'ambito del dispositivo con il grado di protezione delle coperture (codice del IP) basato pricipalmente affinchè i prodotti elettronici ed elettrici, l'illuminazione all'aperto, il gabinetto elettrico, le attrezzature di comunicazione, l'attrezzatura per l'immersione ed altri prodotti simulino l'ambiente dell'acqua per verificare la prestazione protettiva dei prodotti del IP.
I risultati dei test sono usati per determinare se le richieste sono soddisfatte, in modo da fornire la progettazione, lo sviluppo, l'ottimizzazione e l'ispezione franco fabbrica del prodotto.
Descrizione:
Valutazione delle recinzioni e dell'elemento di sigillamento se può assicurare la buona prestazione di attrezzature e delle componenti dopo la prova di acqua o durante la prova.
Confermi alle norme:
IEC 60529 IPX7 IPX8;
EN 60529 IPX7 IPX8;
IEC 60884-1;
IEC 60598-1;
IEC 60335-1 ecc.
Questa attrezzatura di prova è progettata e fabbricata secondo l'IEC 60529 2013 clausole 14.2.8.
Prova per il secondo numero caratteristico 8: immersione continua conforme ad accordo.
A meno che ci sia una norma pertinente del prodotto, le condizioni di prova sono conforme ad accordo fra il produttore
e l'utente, ma essi sarà più severi di quelli prescritti in 14.2.7 ed in loro terranno conto della circostanza
che la recinzione sarà immersa continuamente nell'uso reale.
La macchina impermeabile della prova di SC-IPX è secondo IEC60529: 1989 +A1: 1999+A2: 2013 (gradi di protezione forniti dalle recinzioni (IP
Codice) >, IEC60598, IEC60335 ed IEC 60034-5.
Lo SC-IPX comprende i seguenti gradi della prova: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8 (riferisca alla pagina 51 di IEC60529).
È ampiamente usato nell'organizzazione di prova dell'autenticazione per i prodotti quali i prodotti elettrici ed elettronici, apparecchi d'illuminazione del LED come pure nel dipartimento pertinente di controllo di qualità per la rilevazione impermeabile dei gradi della protezione di recinzioni.
L'intero sistema di prova impermeabile di SC-IPX include:
Scatola del gocciolamento (SC-IPX12): La scatola del gocciolamento è per la prova del gocciolamento IPX1 e IPX2. La dimensione della scatola del gocciolamento è 800x800x75mm (LXWXH). Il diametro del foro del gocciolamento
sono 0.4mm. La distanza fra i fori del gocciolamento è 20mm. Il campione può essere sopra 150kg.
Attrezzatura di prova dello spruzzo d'acqua del tubo di oscillazione (SC-IPX34): È per la prova IPX3 e IPX4. Il semi-diametro del tubo di oscillazione è 1meter (affatto
l'altra dimensione è inoltre disponibile). Il diametro interno del tubo di oscillazione è 15mm. Il diametro girante della tavola del campione è 1000mm (o altro
la dimensione secondo il diametro del tubo di oscillazione e l'altezza è regolabili. La velocità di rotazione è 1-5rpm che ha controllato dallo SpA
pannello. Jet Test Device impermeabile (SC-IPX56): Con il dispositivo del rifornimento idrico la dimensione è 1000x1000x600m, il diametro dell'ugello è 6.3mm (IPX5)
e 12.5mm (IPX6). La velocità dell'acqua è 12.5±0.626L/min per IPX5 e 100±5L/min per IPX6.
Dispositivo impermeabile della prova del carro armato di immersione (SC-IPX7): È per la prova IPX7. La dimensione del serbatoio di acqua è 1000x1000x1200mm (l'altra dimensione può essere
progettato secondo la vostra richiesta). Può campioni fino a 120kg
Dispositivo impermeabile della prova del carro armato di immersione (SC-IPX8): È per la prova IPX8. Può simulare una profondità di acqua di 0-50m. L'immersione dell'acqua
il diametro del carro armato è 600mm e l'altezza è 1200mm. La sollecitazione di compressione è 10 atmosfere o progettazioni secondo il cliente
richiesta.
