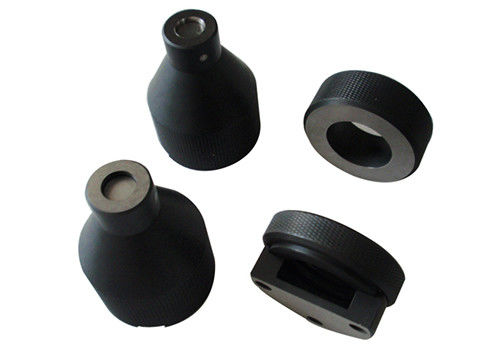

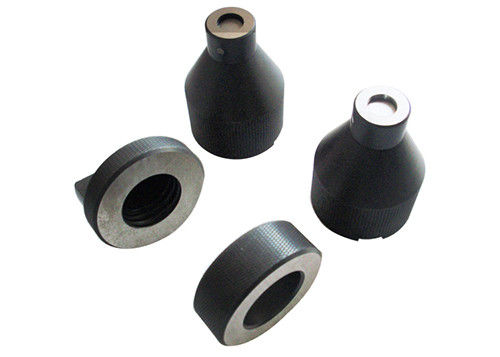

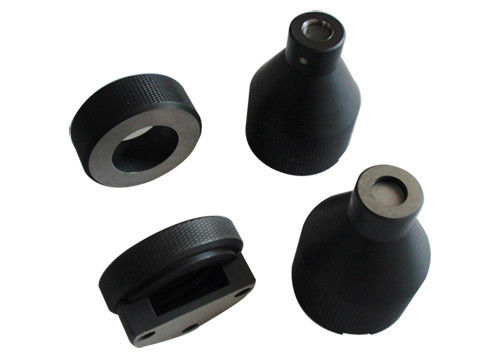

E26 vanno e non andare calibri, modelli il calibro d'acciaio della filettatura

Il calibro del cappuccio della lampada di IEC60061-3 E26, va calibro senza via d'uscita del calibro, calibro della filettatura

Lista del calibro di E26d e di E26:

Conferma:
IEC60061-3

Scopo e provare:
1. 7006-27D-3

«VA» il CALIBRO PER CAPS E26, E26/50x39, E26/51x39 & E26d
SCOPO:

per controllare le dimensioni massime della filettatura e della dimensione T1min dei cappucci di E26, di E26/50x39, di E26/51x39 o di E26d sulle lampade finite.
 PROVA:

Quando il cappuccio su una lampada finita è stato avvitato nel calibro per quanto andrà, il contatto centrale toccherà la superficie X. Quando la lampada è rimossa dal calibro, almeno due giri completi saranno richiesti per disinnestare i fili.

2. 7006-29L-4

«NON ANDARE» CALIBRO PER CAPS
E26, E26/50x39, E26/51x39 & E26d
SCOPO:

per controllare il minimo fuori del diametro (principale) della filettatura, dimensione d, di E26, E26/50x39, cappucci di E26/51x39 orE26d sulle lampade finite.
PROVA:

Quando il calibro è disposto sopra il filo del cappuccio su una lampada finita, ha giudicato il cappuccio più elevato, il contatto centrale non proietterà oltre il X. di superficie. Soltanto il peso del calibro stesso sarà utilizzato nella prova.

3. 7006-29-3

MISURI PER LE PROVE DEL CONTACT-MAKING DELLE LAMPADE MISURA CON CAPS
SCOPO:

per controllare le dimensioni della lampada per vedere se c'è la contatto-fabbricazione in portalampade di E26, di E26/50x39, di E26/51x39 o di E26d.
PROVA:

La forma della lampada riguardo al andato d'accordo il portalampada è presupposta per essere corretta, se la lampada può essere spinta nel calibro fino all'aereo piano V di portate di W o ai progetti oltre. Per E26/24 ha ricoperto le lampade, quando le superfici V e W sono coincidenti, la cima del cappuccio compreso tutta la lega per saldatura o il materiale conduttivo, non estenderà sopra il X. di superficie.

4. 7006-29A-2

CALIBRO PER CAPS sulle LAMPADE FINITE PER PROTEZIONE DIFFICILE CONTRO il CONTATTO ACCIDENTALE E26d
SCOPO:

A protezione di controllo contro il contatto accidentale dei cappucci E26d sulle lampade finite.
PROVA:

Quando la lampada è stata spinta nel calibro per quanto andrà con la lega per saldatura laterale del cappuccio situato nella cavità ha fornito, W di superficie del tuffatore non proietterà oltre il V. di superficie.

5. 7006-29B-2

CALIBRO CON UN DIAMETRO di RIFERIMENTO di 23 millimetri PER CAPS E26d
SCOPO:

per controllare le dimensioni S minuto, massimo di S, S1min. e S1max. dei cappucci E26d.
PROVA:

Quando il cappuccio (o lampada) è stato spinto nel calibro per quanto andrà, W di superficie del tuffatore proietterà oltre Y di superficie, ma per i cappucci non montati, non proietterà oltre il X. di superficie.
Per i cappucci sulle lampade finite, W di superficie non proietterà oltre il V. di superficie.

6. 7006-29C-2

CALIBRO CON UN DIAMETRO di RIFERIMENTO di 13,2 millimetri PER CAPS E26d
SCOPO:

per controllare massimo di dimensioni C e massimo C1 dei cappucci E26d.
PROVA:

Quando il cappuccio non montato è stato spinto nel calibro per quanto andrà, W di superficie del tuffatore non proietterà oltre il X. di superficie. Per i cappucci sulle lampade finite, W di superficie non proietterà oltre il V. di superficie. In questa istanza, il cappuccio sarà così ha posizionato che la lega per saldatura sul contatto intermedio è situata nella cavità fornita nel calibro.

7. 7006-29D-1
CALIBRO CON UN DIAMETRO di RIFERIMENTO di 10,4 millimetri PER E26d CAPS SULLE LAMPADE FINISHED
SCOPO:

per controllare min di dimensioni C1, min andT1, manifestazione sullo strato 7004-29 e le dimensioni massime del filo del cappuccio.
 PROVA:

Quando la lampada è stata avvitata nel calibro per quanto andrà, la superficie «W» sarà complanare con o il progetto oltre superficie «V». Dopo questa prova, almeno due giri completi della lampada saranno richiesti per disinnestarlo dal calibro.

-------------------------------------------------------------------------------------------------------------------------------------
7006-27D-3 «VANNO» CALIBRO PER CAPS E26, E26/50x39, E26/51x39 & E26d
7006-29L-4 «NON ANDARE» CALIBRO PER CAPS E26, E26/50x39, E26/51x39 & E26d
7006-29-3 CALIBRO PER LE PROVE DEL CONTACT-MAKING DELLE LAMPADE MISURA CON CAPS
CALIBRO 7006-29A-2 PER CAPS SULLE LAMPADE FINITE PER PROTEZIONE DIFFICILE CONTRO IL CONTATTO ACCIDENTALE E26d
CALIBRO 7006-29B-2 CON UN DIAMETRO di RIFERIMENTO di 23 millimetri PER CAPS E26d
CALIBRO 7006-29C-2 CON UN DIAMETRO di RIFERIMENTO di 13,2 millimetri PER CAPS E26d
CALIBRO 7006-29D-1 CON UN DIAMETRO di RIFERIMENTO di 10,4 millimetri PER E26d CAPS SULLE LAMPADE FINISHED
