Dettagli:
Termini di pagamento e spedizione:
|
| Norme: | Figura 2 di IEC 61032 | Tipo: | Sonda del dito della prova di IEC |
|---|---|---|---|
| Materiale: | Acciaio inossidabile e nylon | Lunghezza del dito: | 80±0.2mm |
| Diametro zigrinato del dito: | 12mm | Diametro del deflettore: | 50mm |
| Lunghezza del deflettore: | 100mm | Spessore del deflettore: | 20mm |
| Evidenziare: | sonda b dell'IEC 61032 30N,30N sonda b dell'IEC 61032,dito standard della prova 10N |
||

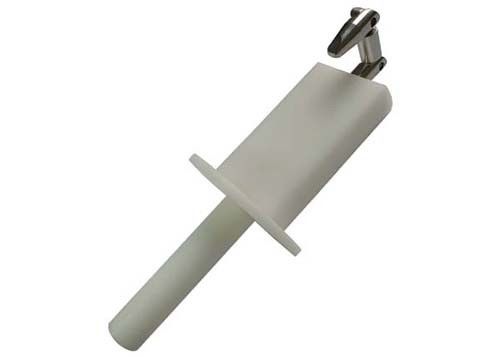

IEC61032 figura 2 scossa elettrica di Shell del dito standard della prova della sonda B della prova anti con la spinta 10N 20n 30n
Specificazione e parametri tecnici:
| Parametri /Model | SC-F2B | SC-F2B - A | SC-F2B - B | SC-F2B-F |

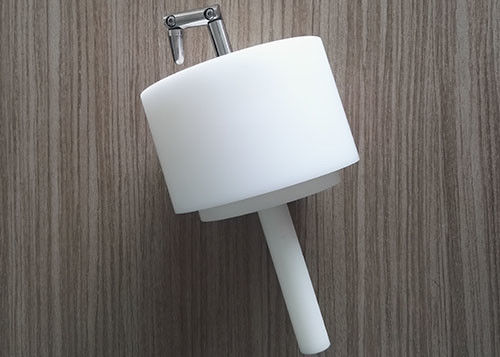

| Nome | Dito standard della prova | Dito circolare della prova del deflettore | Grande dito della prova del deflettore | Dito standard della prova con forza |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| 7 | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' |
| 8 | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' |
| 9 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20±0.2 | ---- | ---- | 20±0.2 |
| 12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 13 | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| 14 | ---- | ---- | ---- | forza 10-50N |
| 15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
Informazioni di prodotto:
Ciò è un dito della prova di precisione fatto conformemente a molte norme gradisce
Figura 2 di IEC 61032,
IEC60950 figura 2A,
IEC60884,
IEC60335,
UL507,
e UL1278 figura 8,4.
Questa sonda è intesa per verificare la protezione di base contro accesso alle parti pericolose. Inoltre è usata per verificare la protezione contro accesso con un dito. Questa sonda del dito della prova consiste del DITTO, del dito, della base e della maniglia isolata che simula le caratteristiche della mano umana. Ha due giunti mobili, che possono essere curvati a 90°.
Applicazione:
le parti del giunto 1.The del dito della prova non possono toccare le parti in tensione o le parti pericolose ed il deflettore di 50mm-20mm non può entrare.
2.In i requisiti della prova di impedimento l'avvicinamento alle parti pericolose, la sonda della prova della sonda B hanno bisogno di con ad una spinta 10±3N. Il prodotto senza forza dovrebbe essere usato con i dinamometri in opposizione.
3.In la prova contro di scossa elettrica, collegamenti, configurazione e potere e indicatore sono necessari. Giri sul potere del campione provato ed eserciti la forza corrispondente per determinare se la linea di messa a terra è collegata (3 inserzioni).
i giunti 4.Both permetteranno il movimento nello stesso aereo e la stessa direzione con un angolo di 90° con un 0° a tolleranza di +10°
Questa sonda è intesa per verificare la protezione di base contro accesso alle parti pericolose.
Inoltre è usato per verificare la protezione contro accesso con un dito.
Tolleranza sulle dimensioni quando nessuna tolleranza specifica è data:
– sugli angoli: 0
−10°
– sulle dimensioni lineari: fino a 25 millimetri: 0
− 0,05 millimetri; oltre 25 millimetri: ± 0,2 millimetri.

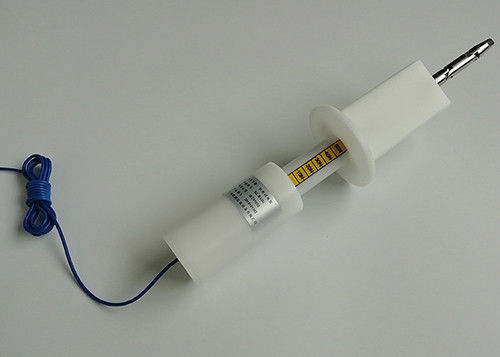

Personalizzabile: può essere usato per il collaudo a scosse anti-elettrico una volta fornito di spine a banana e di connettore pluggable di amphenol all'estremità della maniglia, o usato per la prova della protezione di recinzione quando foro filettato aperto di M6 all'estremità della maniglia (relativa al dinamometro di spinta e di tirata).
Uso
1. La parte unita del dito standard della prova non può essere toccata con le parti in tensione, o non può essere vicina alle parti pericolose ed il deflettore di 50mm-20mm non può entrare.
2. La prova di impedimento le parti pericolose richiede la sonda B della prova con la spinta 10N±3N. Deve generalmente lavorare con un dinamometro.

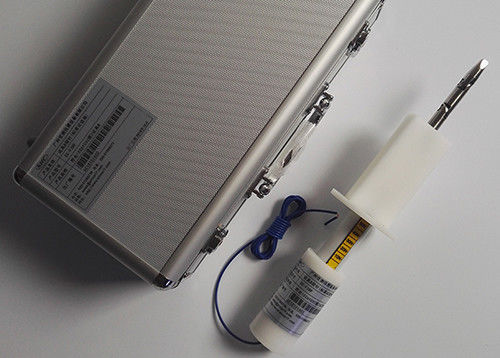

3. La scossa anti-elettrica richiede il lavoro con il dispositivo anti shock di esperimento della sonda: collegato al dispositivo anti shock di esperimento della sonda (40V-50V), elaborante la prova secondo la norma relativa, l'anello del cicalino è scossa elettrica ha richiamato. Osservi le immagini qui sotto:
