Dettagli:
Termini di pagamento e spedizione:
|
| Norme: | IEC61032 calcolano 7 la sonda 11 | Uso: | prova elettrica di sicurezza |
|---|---|---|---|
| Materiale: | Acciaio inossidabile e nylon | Lunghezza nodulare del dito: | 80mm |
| Diametro nodulare del dito: | 12mm | diametro del Diga-bordo: | 50mm |
| Dan-bordo THichkness: | 5mm | Tipo: | Parti degli attrezzi per bricolage |
| Evidenziare: | sonda del dito della prova di 80mm,sonda del dito della prova di 12mm,sonda 11 della prova dell'IEC 61032 |
||

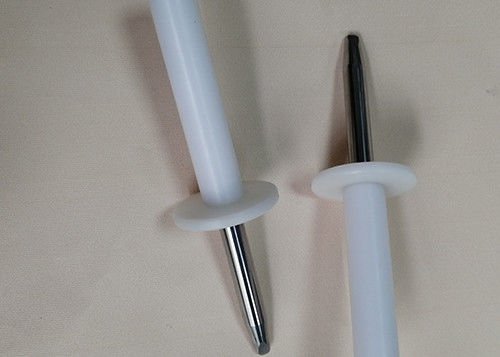

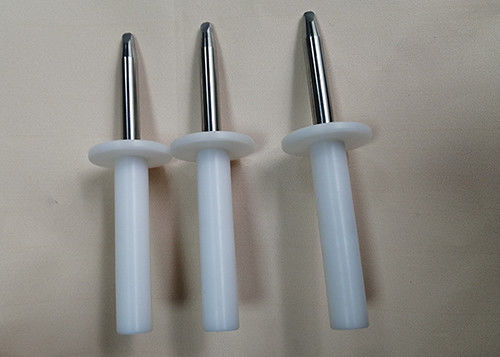

Sonda rigida del dito della prova della sonda del dito del dispositivo 11 di IEC61032 Fig7
Parametri tecnici principali di corrispondenza e di specificazione:
| Parametri /Model | SC-F711-F1 | SC-F711-F2 | SC-F711-F3 |
| Nome | Dito della prova | Dito della prova con forza 50N | Dito della prova con forza 75N |
| 1 | 20 0 -0,05 | 20 0 -0,05 | 20 0 -0,05 |
| 2 | 80±0.2 | 80±0.2 | 80±0.2 |
| 3 | R2±0.05 | R2±0.05 | R2±0.05 |
| 4 | S4±0.05 | S4±0.05 | S4±0.05 |
| 5 | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' |
| 6 | 14 o 0 -10 ' | 14 o 0 -10 ' | 14 o 0 -10 ' |
| 7 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| 8 | Ф50 | Ф50 | ---- |
| 9 | 5±0.5 | 5±0.5 | ---- |
| 10 | ---- | forza 0-50N | forza 0-75N |
Informazioni di prodotti:
Questa sonda rigida del dito risponde ai requisiti standard IEC61032 della figura 7 il dispositivo 11, IEC60884, IEC60598, IEC60335, IEC60065.
È usato per verificare la protezione delle persone contro accesso alle parti pericolose e verificare il meccanico rinforzi delle aperture nella recinzione o nelle barriere interne.

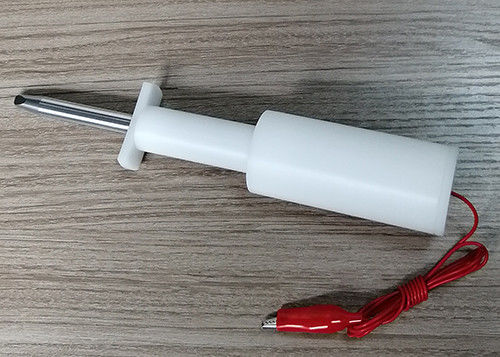

Personalizzabile: Può essere usato per il collaudo a scosse anti-elettrico una volta fornito di connettore di amphenol.

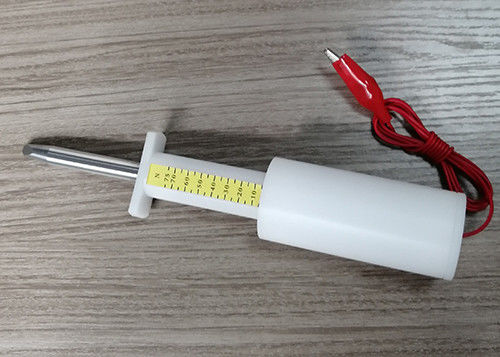

O usato per la prova di protezione di recinzione quando foro filettato aperto di M6 all'estremità della maniglia (relativa al dinamometro di spinta e di tirata). La sonda di cui il numero di modello è con «T» è con forza.
Ci sono due generi di coperture che possono essere scelti: le coperture di nylon (per il collaudo a scosse anti-elettrico) e coperture di acciaio inossidabile (per la prova di forza)
