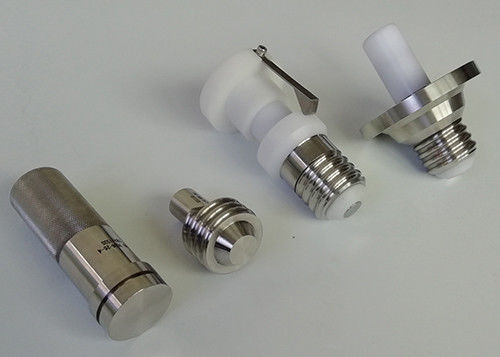

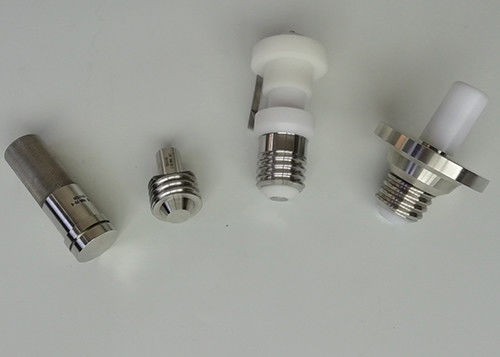

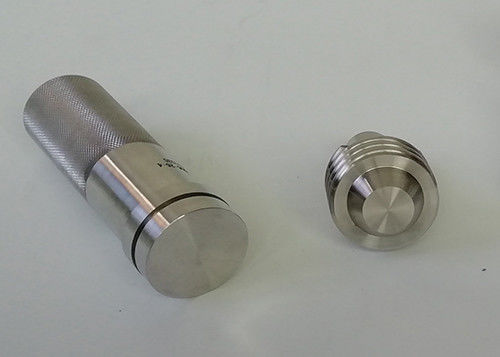

Calibro di acciaio inossidabile E40 IEC60061-3 per i portalampade

Calibro per il calibro ad alta pressione dei portalampade E40 E14 per i portalampade

Lista:

VA IL CALIBRO PER LE FILETTATURE DEI PORTALAMPADE E10, E14 E E407006-25-7

SCOPO:

per controllare le dimensioni minime della manifestazione della filettatura e di dimensione X del portalampada sullo strato 7005-20

PROVA:

Sarà possibile avvitare il calibro nel portalampada senza usando la forza eccessiva.

(Affinchè la coppia di torsione si applichino nel caso di dubbio, vedi l'IEC 60238, la preposizione subordinata 4,4).

Quando il calibro è stato avvitato per quanto andrà, l'orlo della parete della vite del portalampada sarà complanare con, o il progetto oltre Y1, ma sarà non il progetto oltre Y2 di superficie.

7006-26-4

«NON ANDARE» CALIBRI PER LE FILETTATURE DEI PORTALAMPADE E10, EP10, EY10, E14, E27, E39 E E40

SCOPO:

per controllare le dimensioni minime della filettatura, della dimensione D1, dei portalampade E10, EP10, EY10, E14, E27, E39 E E40.

PROVA:

La filettatura del portalampada sarà presupposta per essere corretta se il calibro non entra finora dal suo proprio peso che il filo sporge oltre il T. di superficie.

CALIBRO DI SPINA PER IL PORTALAMPADA E14 PER LA FABBRICAZIONE DIFFICILE DEL CONTATTO

SPINA GAGUE PER IL PORTALAMPADA E14 CON L'ASSE A FORMA DI DELLA CANDELA PER LA CANDELA LMPS PER LA FABBRICAZIONE DIFFICILE DEL CONTATTO

CALIBRO PER VERIFICARE CONTACT-MAKING E PROTEZIONE CONTRO IL CONTATTO ACCIDENTALE DURANTE L'INSERZIONE DELLE LAMPADE IN PORTALAMPADE E14

SCOPO: per controllare i portalampade E14 rispetto a:

a) Contatto-facendo con le lampade che hanno dimensioni avverse.

b) Protezione contro il contatto accidentale con le parti in tensione, cioè le coperture del cappuccio, durante l'inserzione di una lampada.

PROVA: Il supporto è collegato nel circuito della prova come indicato.

a) Con il commutatore A nella posizione 2 ed il commutatore B aperto, il calibro è avvitato completamente a casa.

In questa posizione, entrambe le lampade si accenderanno.

b) Con il commutatore A nella posizione 1 ed il commutatore B chiuso, il calibro è avvitato lentamente fino all'una o l'altra delle luci delle lampade.

Con il calibro tenuto in questa posizione, il commutatore B è aperto e la sonda della prova sul lato del calibro è fatta scorrere verso il basso fino a

andrà nello spazio fra il calibro ed il supporto.

In questa posizione le lampade non si accenderanno.

7006-25-7

«VA» IL CALIBRO PER LE FILETTATURE DEI PORTALAMPADE E10, E14 E E40

7006-26-4

«NON ANDARE» CALIBRI PER LE FILETTATURE DEI PORTALAMPADE E10, EP10, EY10, E14, E27, E39 E E40

7006-30-2.

CALIBRO DI SPINA PER IL PORTALAMPADA E14 PER LE PROVE DEL CONTACT-MARKING

7006-30A-1

CALIBRO DI SPINA E14 PER I PORTALAMPADE E14 CON L'ASSE A FORMA DI DELLA CANDELA PER LE LAMPADE DELLA CANDELA PER LE PROVE DEL CONACT-MARKING

7006-31-5

CALIBRO E14 PER VERIFICARE CONTACT-MARKING E PROTEZIONE CONTRO IL CONTATTO ACCIDENTALE DURANTE L'INSERZIONE DELLE LAMPADE IN PORTALAMPADE

Cappuccio della prova di IEC60238 Figure5 E14 per la clausola 18 della prova di coppia di torsione di IEC60238

Cappuccio della prova di IEC60238 Figure11 E14 per le prove 14,4 e 19,3 di temperatura di IEC60238

IEC60238 calcolano il cappuccio A della prova 13 E14 per i portalampade E14 di IEC60238

IEC60238 calcolano il cappuccio B della prova 13 E14 per i portalampade E14 di IEC60238

60399-IEC-04-1

«VA» il calibro per il filo del barilotto dei portalampade con l'anello E14 del supporto dell'ombra

«NON ANDARE» calibro per il filo del barilotto dei portalampade con l'anello E14 del supporto dell'ombra
