Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | Acciaio inossidabile | Codice del IP: | IPX5, IPX6 |
|---|---|---|---|
| Temperatura: | Temperatura ambiente | Norma: | IEC60529/IEC 60335-1 |
| Diametro dell'ugello IPX5: | Ф6.3mm | Diametro dell'ugello IPX6: | Ф12.5mm |
| distanza fra l'ugello a getto e la recinzione: | 2.5~3m | Manometro: | 0~0.25MPa |
| Evidenziare: | Attrezzatura di prova del IP IPX5,Attrezzatura di prova del IP IPX6,IEC60529 acqua Jet Nozzles |
||

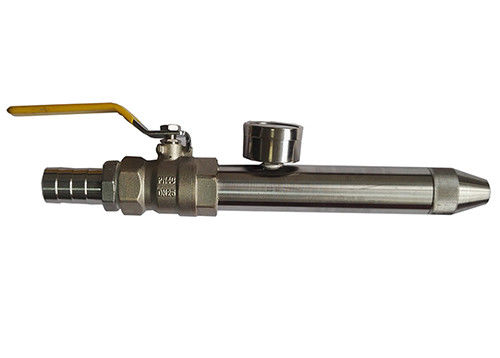

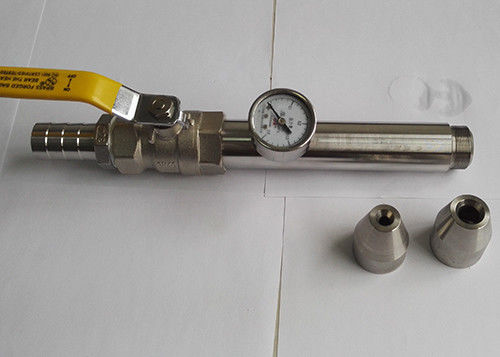

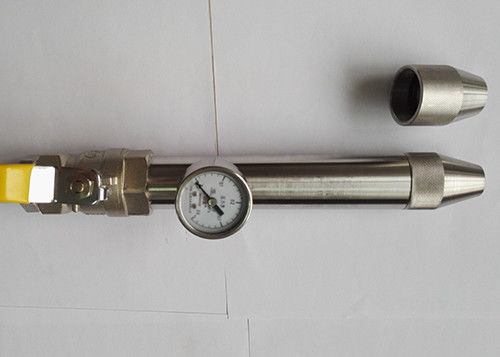

Attrezzatura di prova tenuta in mano del IP di Jet Nozzles dell'acqua di IEC60529 IPX5 IPX6
Informazioni di prodotto:
L'ugello a getto è progettato e fabbricato conformemente IEC60529 alla clausola IPX5 e IPX6.
È usato per la prova impermeabile dell'apparecchio elettrico.
Prova per il secondo numero charateristic 5 con l'ugello da 6,3 millimetri
La prova è effettuata spruzzando la recinzione da tutte le direzioni praticabili con una corrente di acqua da un ugello standard della prova secondo le indicazioni di figura 6.
Le circostanze da osservare sono come segue:
Diametro interno dell'ugello: 6,3 millimetri;
Tasso di consegna: 12,5 l/min ±5%;
Pressione di acqua: per essere regolato raggiungere il tasso specificato di consegna;
Il centro della corrente sostanziale: cerchio di un diametro da circa 40 millimetri ad una distanza di 2,5 m. dall'ugello;
Durata della prova per metro quadro di area di recinzione probabilmente da spruzzare: 1 min;
Durata minima della prova: min 3;
Distanza fra l'ugello e la superficie di recinzione: fra 2,5 m. e 3 M.
Prova per il secondo numero caratteristico 6 con l'ugello da 12,5 millimetri
La prova è effettuata spruzzando la recinzione da tutte le direzioni praticabili con una corrente di acqua da un ugello standard della prova secondo le indicazioni di figura 6.
Le circostanze da osservare sono come segue:
Diametro interno dell'ugello: 12,5 millimetri;
Tasso di consegna: 100 I/min ±5%;
Pressione di acqua: per essere regolato per raggiungere il tasso specificato di consegna;
Il centro della corrente sostanziale: cerchio di un diametro da circa 120 millimetri ad una distanza di 2,5 m. dall'ugello;
Durata della prova per metro quadro di area di recinzione probabilmente da spruzzare: 1 min;
Durata minima della prova: min 3;
Distanza fra l'ugello e la superficie di recinzione: fra 2,5 m. e 3 M.
Parametri tecnici:
| No. | Oggetto | IPX5 | IPX6 |
| 1 | Rifornimento idrico |
Tasso di scorrimento dell'acqua > acqua pulita di 12.5L/min±5% senza inclusione. Può essere raggiunto dal serbatoio di acqua di acciaio inossidabile e dall'attrezzatura pressurizzata |
Acqua pulita di tasso >100L/min±5% di scorrimento dell'acqua senza inclusione. Può essere raggiunto dal serbatoio di acqua di acciaio inossidabile e dall'attrezzatura pressurizzata |
| 2 | Il diametro dell'ugello | Ф6.3mm | Ф12.5mm |
| 3 | Scorrimento dell'acqua | 12.5±0.625L/min, misuratore di portata è regolabile | 100±5 l/min, misuratore di portata è regolabile |
| 4 | La distanza fra l'ugello a getto e la recinzione | 2.5~3m | 2.5~3m |
| 5 | Tempo difficile | ² meno di di 1min/m (meno di 3 minuti) | ² meno di di 1min/m (non di meno che 3mins) |
| 6 | Manometro | 0~0.25MPa | 0~0.25MPa |
| 7 | Requisiti del sito |
Sala di collaudo impermeabile dedicata del IP di cui la larghezza è più di 3m, Con la buona funzione di affluenza e di drenaggio. Installazione della parete |
Sala di collaudo impermeabile dedicata del IP di cui la larghezza è più di 3m, Con la buona funzione di affluenza e di drenaggio. Installazione della parete |
Conformi a:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Codice del IP del IPX5 e del IPX6
La macchina impermeabile della prova di SC-IPX è secondo IEC60529: 1989 +A1: 1999+A2: 2013 (gradi di protezione forniti dalle recinzioni (IP
Il codice) >, IEC60598, IEC60335 e l'IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1.The SC-IPX comprende i seguenti gradi della prova: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8 (riferisca alla pagina 51 di IEC60529). È ampiamente usato nell'organizzazione di prova dell'autenticazione per
prodotti quali i prodotti elettrici ed elettronici, apparecchi d'illuminazione del LED come pure nel dipartimento pertinente di controllo di qualità per
rilevazione impermeabile dei gradi di protezione di recinzioni.
L'intero sistema di prova impermeabile di SC-IPX include:
Scatola del gocciolamento (SC-IPX12): La scatola del gocciolamento è per la prova del gocciolamento IPX1 e IPX2. La dimensione della scatola del gocciolamento è 800x800x75mm (LXWXH). Il diametro del foro del gocciolamento
sono 0.4mm. La distanza fra i fori del gocciolamento è 20mm. Il campione può essere sopra 150kg.
Attrezzatura di prova dello spruzzo d'acqua del tubo di oscillazione (SC-IPX34): È per la prova IPX3 e IPX4. Il semi-diametro del tubo di oscillazione è 1meter (affatto
l'altra dimensione è inoltre disponibile). Il diametro interno del tubo di oscillazione è 15mm. Il diametro girante della tavola del campione è 1000mm (o altro
la dimensione secondo il diametro del tubo di oscillazione e l'altezza è regolabili. La velocità di rotazione è 1-5rpm che ha controllato dallo SpA
pannello.
Jet Test Device impermeabile (SC-IPX56): Con il dispositivo del rifornimento idrico la dimensione è 1000x1000x600m, il diametro dell'ugello è 6.3mm (IPX5)
e 12.5mm (IPX6). La velocità dell'acqua è 12.5±0.626L/min per IPX5 e 100±5L/min per IPX6.
Dispositivo impermeabile della prova del carro armato di immersione (SC-IPX7): È per la prova IPX7. La dimensione del serbatoio di acqua è 1000x1000x1200mm (l'altra dimensione può essere
progettato secondo la vostra richiesta). Può campioni fino a 120kg
Dispositivo impermeabile della prova del carro armato di immersione (SC-IPX8): È per la prova IPX8. Può simulare una profondità di acqua di 0-50m. L'immersione dell'acqua
il diametro del carro armato è 600mm e l'altezza è 1200mm. La sollecitazione di compressione è 10 atmosfere o progettazioni secondo il cliente
richiesta.
