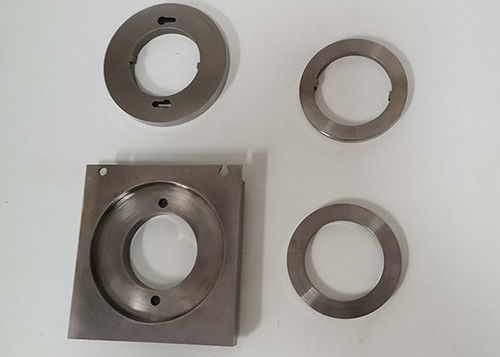

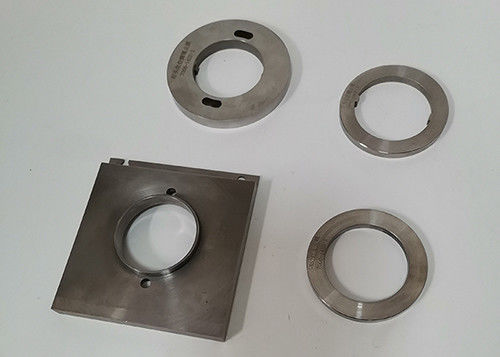

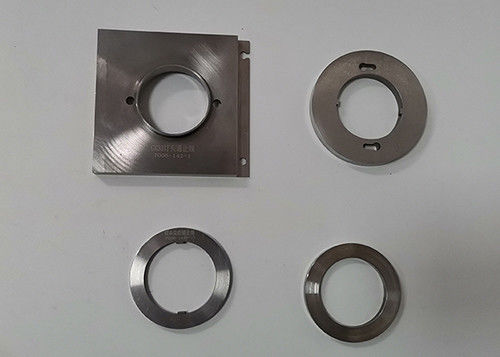

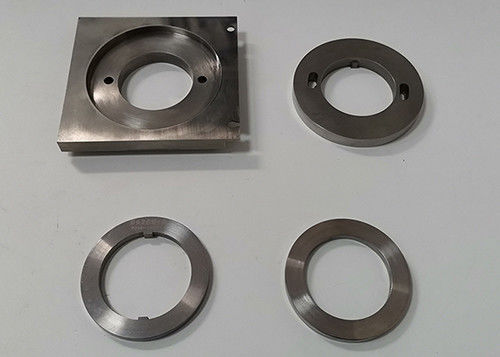

Controlli il calibro del cappuccio della lampada dei cappucci GX53 7006-142-1 CNAS

IEC60061-3 vanno e non andare calibro per il controllo delle scanalature in cappucci GX53

Si conforma a:

IEC60968-1, IEC60061-3 GX53

Specificazione:

(i) 7006-142-1 va e non andare misurare per i cappucci GX53

Scopo:

per controllare i cappucci GX53. nei seguenti rispetti:
- il diametro della dimensione A dei perni degli individui);
- lo spostamento ed il diametro combinati dei perni (dimensioni A e D);
- la lunghezza dei perni (dimensione F1);
- il lenngth di cavità ed il diametro dei perni (dimensioni F2 ed E);
- il profilo massimo del cappuccio riguardo alle dimensioni m., L1 e K.

Prova:

Sarà possibile inserire i diversi perni del cappuccio da
Z di superficie nel foro a1 e rimuovere il perno lungo la scanalatura.
Non sarà possibile inserire i perni del cappuccio nel foro a2.
Sarà possibile inserire il cappuccio dalla Z di superficie nel calibro fino al riferimento
il posto del cappuccio è in contatto con Y di superficie del calibro. In questa posizione
nè i perni nè la posta del centro proietteranno oltre la superficie del calibro.

(II) 7006-142D-1 NON ANDARE calibro per capx GX53
Scopo:

per controllare il diametro minimo del cappuccio (dimensione L1) dei cappucci GX53
Prova:

Non sarà possibile inserire il cappuccio nel calibro.

(III) 7006-142E-1 vanno e non andare misurare per il controllo delle scanalature in cappucci GX53

Scopo:

per controllare i cappucci GX53-1 nei seguenti rispetti:
posizione corretta della scanalatura relativamente ai perni del cappuccio:
l'altezza e la larghezza minime della scanalatura (dimensioni W e X2)
per escludere la possibilità dell'inserzione di soltanto un perno

Prova:

Sarà possibile inserire il cappuccio nel calibro fino al
il piano di riferimento del cappuccio è in contatto con superficie del calibro.
poi essere possibile per trasformare il cappuccio nella posizione del contatto.
Non sarà possibile inserire soltanto un perno del cappuccio nel calibro e nel giro
il calibro nella posizione del contatto.

(IV) 7006-142F-1 NON ANDARE calibro per il controllo delle scanalature in cappucci GX53
Scopo:

per controllare la larghezza minima della scanalatura (dimensione X) dei cappucci GX53
Prova:

Non sarà possibile inserire il cappuccio nel calibro.

Applicazione:

L'attrezzatura di Canton Shice offre una vasta gamma di calibro per rispettare le norme più comuni compreso quelli dall'IEC, dall'en, dall'UL, dal BACCANO, dal VDE e da altri. Tali norme richiedono il controllo della dimensione & la definizione ecc. questi calibri è costruita da acciaio inossidabile senior e dall'acciaio appropriato con una durezza almeno di 60 HRC e una rugosità secondo la norma per richiedere. Ogni calibro è fornito con un certificato di taratura.
