Calibro finito del cappuccio della lampada di Pin Cap IEC60061-3 della Bi delle lampade

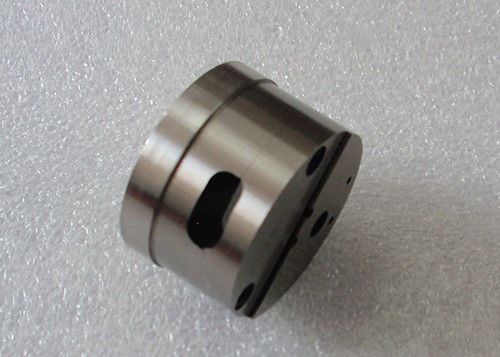

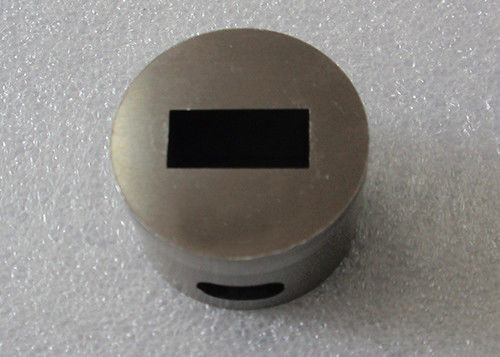

Calibro per il cappuccio G5.3 del Bi-perno sulle lampade finite 7006-73-1

7006-73-1

Calibro per il cappuccio G5.3 del Bi-perno sulle lampade finite 7006-73-1

Scopo:

per controllare il cappuccio G5.3 indicato sullo strato 7004-73 nei seguenti rispetti:
- lo spostamento ed il diametro combinati dei perni (dimensioni D ed E) riguardo al
sezione orizzontale massima (dimensioni un massimo e massimo di B) del cappuccio;
- l'altezza minima delle coperture (dimensione C minuto);
- il diametro di diversi perni (dimensione E);
- la lunghezza dei perni (dimensione F).

Prova:

- Sarà possibile inserire il cappuccio nel calibro con i perni che forniscono in superficie la Z fino a
i piedi di sostegno delle coperture sono in contatto con superficie Z.
In questa posizione, l'estremità dei perni sarà complanare con o il progetto oltre la X di superficie ma
non progetto oltre il W. di superficie.
Nel additon, il bordo superiore delle coperture sarà complanare con o il progetto oltre il Y. di superficie.
- Nell'avanzamento del questo controllo la forza usata non supererà 5N.
- Sarà possibile inserire i diversi perni del cappuccio nel foro e2 fino al livello di
i piedi di sostegno è coincidenti con il W. di superficie.
- Non sarà possibile inserire i diversi perni nel foro e1.

Si conforma a:

IEC60061-3 G5.3 7006-73-1

Applicazione:

L'attrezzatura di Canton Shice offre una vasta gamma di calibro per rispettare le norme più comuni

compreso quelli dall'IEC, dall'en, dall'UL, dal GB, dal BACCANO, dal VDE e da altri. Tali norme richiedono

il controllo della dimensione & la definizione ecc. questi calibri sono costruiti da acciaio inossidabile senior

ed acciaio appropriato con una durezza almeno di 60 HRC e una rugosità secondo

la norma richiede. Ogni calibro è fornito con un certificato di taratura.
