Dettagli:
Termini di pagamento e spedizione:
|
| Campione: | Parti conduttive elettriche | Norme: | IEC60884-1, IEC60598 e IEC60335 |
|---|---|---|---|
| Nome: | Carta di prova di distanza di dispersione | Materiale: | Acciaio inossidabile |
| Specificazione di dimensione: | 27 calibri di distanza di dispersione | Tipo: | Tipo del pegno |
| Garanzia: | 12 mesi | modello: | CK-1, CK-2, CK-3, CK-4, CK-5 |
| Evidenziare: | Carta della prova di distanza di dispersione IEC60884-1,Carta della prova di distanza di dispersione IEC60598,Carta difficile di distanza di dispersione IEC60335 |
||
Uno Shortest-Path della carta della prova di distanza di dispersione di due parti conduttive
Parametri tecnici:
| Modello no. | Specificazione di dimensione |
| CK-1 | 1/1.5/2/2.5/3/4/6/8 8 calibri totali di distanza di dispersione |
| CK-2 | 1/1.5/2/2.5/3/3.5/4/4.5/5/5.5/6/6.5/7/7.5/8 15 calibri totali di distanza di dispersione |
| CK-3 | 1/1.2/1.4/1.5/2/2.4/2.5/2.8/3/3.2/3.3/4/4.5/5/5.5/6/6.3/6.4/6.5/7/8 21 calibro totali di distanza di dispersione |
| CK-4 | 1/1.2/1.4/1.5/1.6/2/2.4/2.5/2.8/3/3.2/3.3/3.5/4/4.5/5/5.5/6/6.3/6.4/6.5/7/8 23 calibri totali di distanza di dispersione |
| CK-5 | Calibri di distanza di dispersione di 1/1.1/1.2/1.3/1.4/1.5/1.6/1.7/1.8/1.9/2/2.5/2.8/3/3.2/3.3/4/4.5/5/5.5/6/6.3/6.5/7/8/9/10 totali 27 |

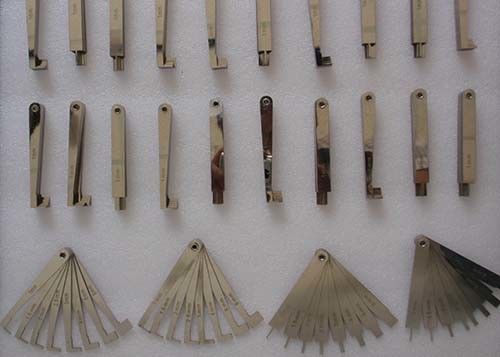

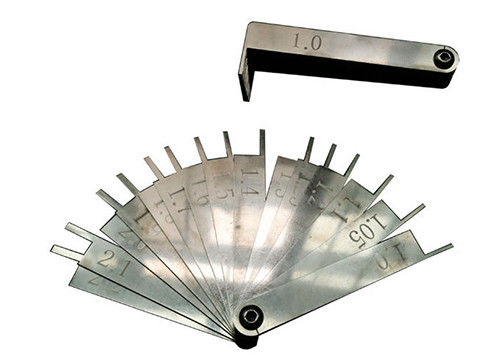

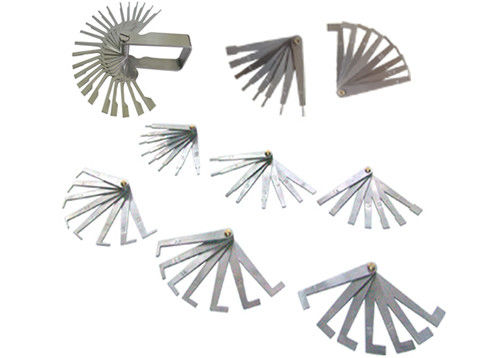

Abbiamo cinque generi di carte della prova di distanze di dispersione, CK1/CK2/CK3/CK4/CK5.
Questi calibri di prova si conforma a IEC60884-1, a IEC60598 e a IEC60335 ecc.
Sono usati per determinare lo Shortest-Path fra due parti conduttive, o fra una parte conduttiva e la superficie limitante dell'attrezzatura, misurate lungo la superficie dell'isolamento, con le specifiche fatte secondo i requisiti.
Assortimenti:
Tipo CK1 dei calibri di distanza di dispersione
Con 8 calibri di distanza di dispersione:
1,0-1,5-2,0-2,5-3,0-4,0-6,0-8,0mm.
Tipo CK2 dei calibri di distanza di dispersione
Con 15 calibri di distanza di dispersione:
1,0 - 8,0mm ai punti di 0,5mm.
Tipo CK3 dei calibri di distanza di dispersione
Con 21 calibro di distanza di dispersione:
1,0-1,2-1,4-1,5-2,0-2,4-2,5-2,8-3,0-3,2-3,3-4,0-4,5-5,0-5,5-6,0-6,3-6,4-6,5-7,0-8,0mm
Tipo CK4 dei calibri di distanza di dispersione
Con 23 calibri di distanza di dispersione:
1,0-1,2-1,4-1,5-1,6-2,0-2,4-2,5-2,8-3,0-3,2-3,3-3,5-4,0-4,5-5,0-5,5-6,0-6,3-6,4-6,5-7,0-8,0mm

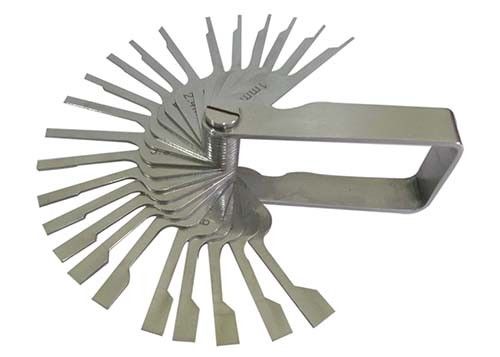

Tipo CK5 dei calibri di distanza di dispersione
Con 27 calibri di distanza di dispersione:
1,0-1,1-1,2-1,3-1,4-1,5-1,6-1,7-1,8-1,9-2,0-2,5-2,8-3,0-3,2-3,3-4,0-4,5-5,0-5.5-6,0-6,3-6,5-7,0-8,0-9,0-10,0mm
Norma:
Spine ed incavo-sbocchi di IEC 60884-1 “per la famiglia ed i simili scopi – parte 1: Clausola 27,1 di requisiti generali”.
Le distanze, gli spazi e le distanze di dispersione attraverso il mastice di sigillatura saranno non di meno che i valori indicati in tabella 23.
Campione:
Parti conduttive elettriche.
Caratteristica:
Acciaio inossidabile, tipo del pegno, verificare la distanza di dispersione fra le componenti conduttive
Applicazione:
È usato per determinare lo Shortest-Path fra due parti conduttive, o fra una parte conduttiva e la superficie limitante dell'attrezzatura, misurate lungo la superficie dell'isolamento, con le specifiche fatte secondo i requisiti.
Avviso
1. Non danneggi prego la forma degli apparecchi (quali il graffio, il piegamento, ecc.).
2. Impedito l'ambiente dell'umidità e della polvere, per evitare l'ossidazione per colpire l'accuratezza dimensionale.
