La misurazione della spina UL498 e dell'incavo misura per la conservazione delle lame prova

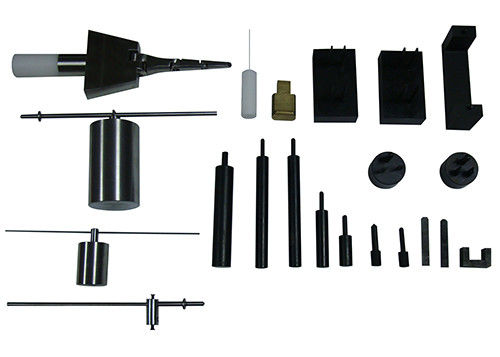

Lista del calibro:
NO. | Nome di prodotto | Figura standard | Modello |
|---|
Vecchia versione | Nuova versione |
|---|
| 1 | Chiara sonda con la fermata di web | Figura 9,1 | Figura 9,1 | U8-F91 |
| 2 | Sonda | Figura 10,1 | Figura 10,1 | U8-F101 |
| 3 | Sonda piana | Figura 31,1 | Figura 31,1 | U8-F311 |
| 4 | Spina di riferimento | Figura 69,1 | Figura 73,1 | U8-F691 |
| 5 | Apparecchiatura tipica della prova | Figura 69,2 | Figura 73,2 | U8-F692 |
| 6 | Lame improprie della prova di inserzione | Figura 94,1 | Figura 98,1 | U8-F941 |
| 7 | Spina della prova | Figura 105,1 | Figura 109,1 | U8-F1051 |
| 8 | Lama della prova | Figura 105,2 | Figura 109,2 | U8-F1052 |
| 9 | Dispositivo della prova del recipiente | Figura 118,1 | Figura 122,1 | U8-F1181 |
| 10 | Elimini lo strumento | Figura 118,3 | Figura 122,3 | U8-F1183 |
| 11 | Ponte | Figura 118,5 | Figura 122,5 | U8-F1185 |
| 12 | Perno A della prova | Figura 119,1 | Figura 123,1 | U8-F1191 |
| 13 | Perno B della prova | Figura 119,2 | Figura 123,2 | U8-F1192 |
| 14 | perno di messa a terra 57g | Figura 119,3 | Figura 123,3 | U8- F1193 |
| 15 | perno di messa a terra 113g | Figura 119,4 | Figura 123,4 | U8- F1194 |
| 16 | Perno della prova di No.14AWG | Figura 129,2 | Figura 133,2 | U8-F1292 |
| 17 | Piccola sonda della prova | Figura 132,1 | Figura 136,1 | U8-F1321 |
| 18 | Dispositivo per la prova di sicurezza dell'assemblea | Figura 144,2 | Figura 165,2 | U8-F1442 |
| 19 | Perno standard di messa a terra | Figura deviazione standard 5,1 | Figura deviazione standard 5,1 | U8-SD51 |
| 20 | Perno standard di messa a terra | Figura deviazione standard 13,1 | Figura deviazione standard 13,1 | U8-SD131 |
| 21 | Perno di grande misura di messa a terra | Figura deviazione standard 13,2 | Figura deviazione standard 13,2 | U8-SD132 |

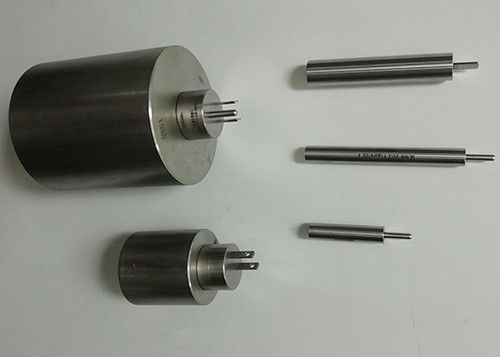

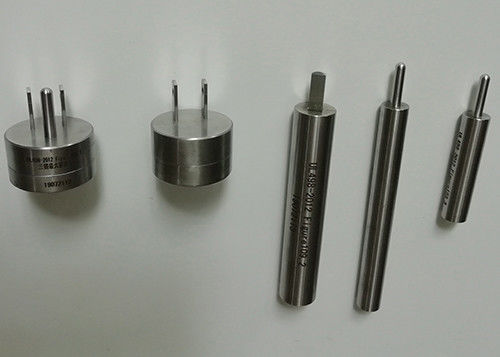

UL498-2012 calcolano 109,1 1
UL498-2012 calcolano 109,1 1

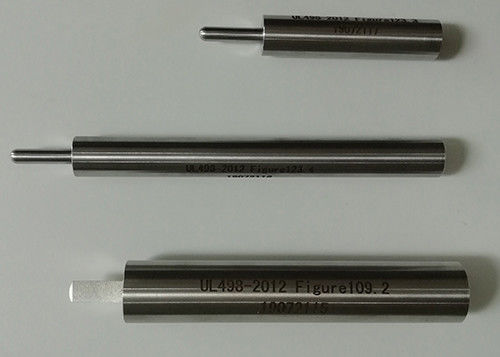

UL498-2012 calcolano 109,2 1
UL498-2012 calcolano 123,3 1
UL498-2012 calcolano 123,4 1
La conservazione 109 delle lame prova
109,1 A a livello o il recipiente autonomo che ha una configurazione 5-15R, 5-20R, 6-15R, o 6-20R sarà
sottoposto alla conservazione della prova delle lame descritta in questa sezione.
Eccezione: Un recipiente che ha una configurazione 1-15R, 5-15R, 5-20R, 6-15R, o 6-20R e non del
il tipo a livello o autonomo può invece essere sottoposto alla conservazione delle spine prova, parte 114.
109,1 riveduti il 16 novembre 2012
109,2 i recipienti che hanno interrompono la linguetta, una volta forniti, rimossa da un terminale non identificato sono
per essere sottoposto a dieci cicli di condizionamento dell'inserzione e del ritiro manuali di uno scartamento normale, vedi
Figura 109,1. Ciascuno di sei dispositivi deve essere provato. Il calibro deve essere configurato conformemente alla tabella 109,1.
La forza si è applicata per inserire il calibro per c'è ne dei cicli di condizionamento non è di superare 40 lbf (178 N).
Il calibro è di avere le dimensioni indicate nella figura 109,1 ma non è di avere fori nelle estremità esterne
delle lame.
Figura 109,1 calibro di prova
NOTE
1) Le lame saranno fatte di acciaio per utensili, durezza C58 di Rockwell a C60.
2) Tutti gli spigoli saranno rimossi ad un raggio di 0,016 ad a 0,020 pollici. Estremità di tutte le lame piane smussate secondo le indicazioni della conclusione di
dettaglio della lama.
3) Le superfici della lama non supereranno una frantumazione di rivestimento di 32 milionesimi di pollice in un perpendicolare della direzione all'asse principale. Il rivestimento è di essere
determinato visivamente facendo uso di un metodo comparativo e di un ingrandimento ottico di 10 X.
4) Tutte le posizioni del foro di lama sono situate sulla linea centrale delle lame.
5) La R designa il raggio. Tutte le dimensioni sono nei pollici.
6) Le posizioni piane della lama saranno modificate per essere adatte alle configurazioni 5-20 e 6-20.
Configurazioni del calibro di prova della tabella 109,1 per condizionare
Dispositivo nell'ambito di no. del calibro di prova della prova dei dispositivi collaudati
5-15R 5-15P 6
5-20R 5-15P 3
5-20P 3
6-15R 6-15P 6
6-20R 6-15P 3
6-20P 3
109,3 lo scartamento normale deve essere configurato secondo le indicazioni della tabella 109,2 facendo uso della linea lame senza
i fori e con la lama collegante hanno rimosso. Il calibro deve poi essere inserito nel recipiente e nella a
3 lbf statiche (N) 13,3 (peso compreso del calibro), che tende a rimuovere il calibro dal
il recipiente, deve applicarsi per un periodo di 1 minuto in un normale della direzione al piano del fronte del
recipiente. Ci non sarà più dello spostamento a 0,079 pollici (2 millimetri) del calibro.
Tabella 109,2
Configurazioni del calibro di prova per prova di conservazione
Dispositivo nell'ambito di no. del calibro di prova della prova dei dispositivi collaudati
5-15R 1-15P o 5-15Pa 6
5-20R 1-15P o 5-15Pa 3
5-20Pa 3
6-15R 2-15P o 6-15Pa 6
6-20R 2-15P o 6-15Pa 3
2-20P o 6-20Pa 3
un calibro di prova che ha messa a terra della lama a massa ha rimosso.
109,4 lo scartamento normale deve essere configurato secondo le indicazioni della tabella 109,3 facendo uso della linea lame con i fori
alla fine e con la lama collegante sul posto. Il calibro deve poi essere inserito nel recipiente e
una forza applicata in un normale di direzione al piano del fronte del recipiente che tende a rimuovere
calibro. La forza statica richiesta per ritirare il calibro non supererà 15 lbf (67 N) (peso compreso
del calibro).
109.2. Ogni linea contatto sarà capace di resistenza per 1 minuto un delle 0,5 lbf statica (2,2 N) applicati a
la lama della prova in un normale di direzione al piano del fronte dell'esemplare ed in una direzione che tende
per rimuovere la lama della prova, quando la lama della prova completamente è inserita nell'apertura del contatto. Ci non sarà
spostamento più a 0,079 pollici (2 millimetri) della lama della prova.
Figura 123,3
2 once (g) perno di messa a terra 57
Materiale: Pin-acciaio, durezza C58 di Rockwell a C60.
Maniglia – acciaio laminato a freddo
NOTE
1) Il perno a terra deve essere fissato per trattare nel modo rigido.
2) La lunghezza non ha specificato. Peso totale dello strumento 2 oncia (57 g).
3) L'asse della lama e l'asse della maniglia, devono combinare la concentricità e un allineamento assiale di 0,006 massimi alla punta del perno.
4) Le superfici della lama non supereranno una frantumazione di rivestimento di 32 milionesimi di pollice in un perpendicolare della direzione all'asse principale.
Il rivestimento deve essere determinato visivamente facendo uso di un metodo comparativo e di un ingrandimento ottico di 10 X.
Figura 123,4
4 once (g) perno di messa a terra 113
Materiale: Pin-acciaio, durezza C58 di Rockwell a C60.
Maniglia – acciaio laminato a freddo
NOTE
1) Il perno a terra deve essere fissato per trattare nel modo rigido.
2) La lunghezza non ha specificato. Peso totale dello strumento 4 oncia (113 g).
3) L'asse della lama e l'asse della maniglia, devono combinare la concentricità e un allineamento assiale di 0,006 massimi alla punta del perno.
4) Le superfici della lama non supereranno una frantumazione di rivestimento di 32 milionesimi di pollice in un perpendicolare della direzione all'asse principale.
Il rivestimento deve essere determinato visivamente facendo uso di un metodo comparativo e di un ingrandimento ottico di 10 X.
Applicazione:
L'attrezzatura di Shice offre una vasta gamma di calibro per rispettare le norme più comuni compreso quelli dall'IEC, dall'en, dall'UL, dal BACCANO, dal VDE e da altri. Tali norme richiedono il controllo della dimensione & la definizione ecc. questi calibri è costruita da acciaio inossidabile senior e dall'acciaio appropriato con una durezza almeno di 52-58 HRC e una rugosità secondo la norma per richiedere. Ogni calibro è fornito con un certificato di taratura.
Si conforma a:
UL498
