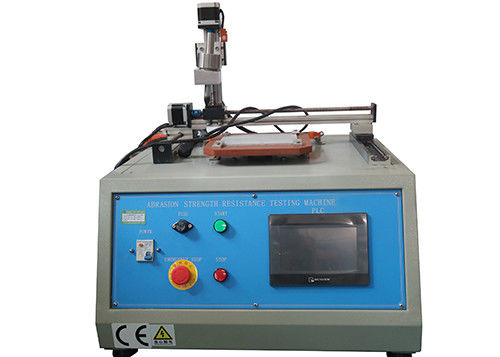

Prova di resistenza all'abrasione di CNAS

Clausola 21,2 della macchina di prova di resistenza di forza dell'abrasione IEC60335-1

Informazioni di prodotto:

Il dispositivo è utilizzato per controllare la forza dell'abrasione dei circuiti stampato o delle parti accessibili d'isolamento degli elettrodomestici.

Risponde ai requisiti standard IEC60950 della clausola 2.10.8.4 e IEC60335-1 clausola 21,2.

Parametri tecnici:

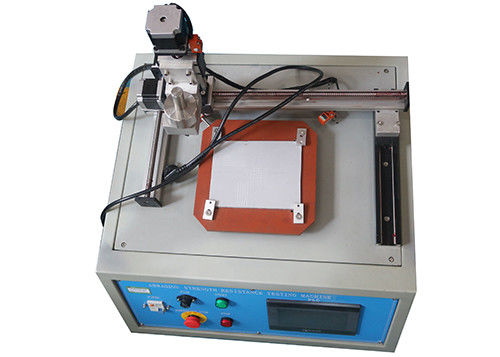

Questo dispositivo adotta un perno acciaio temperato per graffiare.

L'estremità del perno è forma di cono che ha un angolo di 40°, la sua punta di punta che è arrotondata e lucidata, con un raggio di 0,25 millimetri di ± 0,02 millimetri. I graffi sono fatti estraendo il perno lungo la superficie in un perpendicolare piano ai bordi del conduttore alla velocità di un ± 5 mm/s. di 20 mm/s. Il perno così è caricato che la forza esercitata lungo il suo asse è un ± 0,5 N. di 10 N.

I graffi saranno almeno di 5 millimetri a parte ed almeno 5 millimetri dal bordo dell'esemplare.

I graffi sono fatti attraverso cinque paia delle parti di conduzione e le separazioni d'intervento ai punti in cui le separazioni saranno conforme alla pendenza potenziale massima durante le prove.
