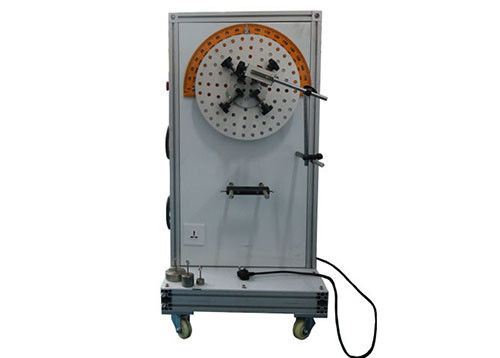

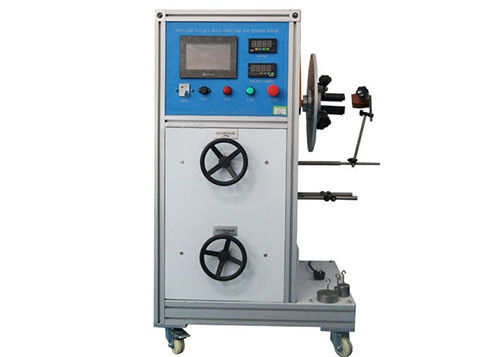

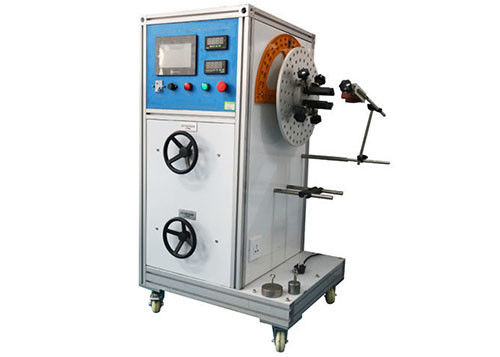

60RPM che flette l'attrezzatura di prova dell'elettrodomestico della prova

Apparecchiatura del posto fisso per controllo di flessione dello SpA della prova dell'elettrodomestico

Norma:

Famiglia di IEC 60335-1 e simili apparecchi elettrici – sicurezza – parte 1: Clausola 23,3 di requisiti generali, clausola 25,14 e figura 8, famiglia di IEC 60335-2-23 e simili apparecchi elettrici - sicurezza - parte 2-23: Requisiti particolari degli apparecchi per la clausola 11,101 di cura di capelli o della pelle

Applicazione:
È usato per controllare che il cavo del rifornimento di piccoli elettrodomestici (quali la caffettiera/il ferro da stiro) e delle lampade è protetto adeguatamente da eccessivo flettendo dove entra nell'apparecchio.

Campione:
Piccoli elettrodomestici, quali la caffettiera, il ferro da stiro, il tostapane, le apparecchi d'illuminazione ed ecc.

Parametri:

Descrizione standard:
Clausola 23,3 di IEC 60335-1:
Parti differenti di un apparecchio che può muoversi riguardante a vicenda nell'uso normale o durante la manutenzione dell'utente non causerà lo sforzo eccessivo ai collegamenti elettrici ed ai conduttori interni, compreso quelle che forniscono interrando continuità. I tubi metallici flessibili non danneggieranno l'isolamento dei conduttori contenuti all'interno di loro. le molle della Aperto bobina non saranno utilizzate per proteggere i collegamenti. Se una molla elicoidale, i giri di cui tocco uno un altro, è usato a questo fine, ci sarà un rivestimento d'isolamento adeguato oltre all'isolamento dei conduttori.

La conformità è controllata tramite ispezione e dalla seguente prova.

Se flettere si presenta nell'uso normale, l'apparecchio è disposto nella posizione normale di uso ed è fornito a tensione nominale ed è azionato nell'ambito dell'operazione normale.

La parte mobile è mossa indietro ed in avanti, di modo che il conduttore è flesso con il più grande angolo permesso tramite la costruzione, il tasso di flessione essendo 30 al minuto. Il numero dei flexings è
−10 000, per i conduttori flessi durante l'uso normale;
−100, per i conduttori flessi durante la manutenzione dell'utente.

L'apparecchio non sarà danneggiato nella misura in cui la conformità with questa norma è alterata e misura per ulteriore uso. In particolare, i collegamenti ed i suoi collegamenti resisteranno alla prova di forza elettrica di 16,3, la tensione di prova che è ridotta a 1 000 V e
applicato fra le parti in tensione e le parti di metallo accessibili soltanto. Inoltre, non più di 10% dei fili di tutto il conduttore dei collegamenti interni fra la parte principale dell'apparecchio e la parte mobile sarà rotto. Tuttavia, se i circuiti di rifornimenti dei collegamenti che consumano non non più di 15 W, poi non non più di 30% dei fili saranno rotti.

Clausola 25,14 di IEC 60335-1:
Gli apparecchi hanno fornito un cavo del rifornimento e che è mosso mentre in funzione sarà costruito in moda da proteggere adeguatamente il cavo del rifornimento da eccessivo flettendo dove entra nell'apparecchio.

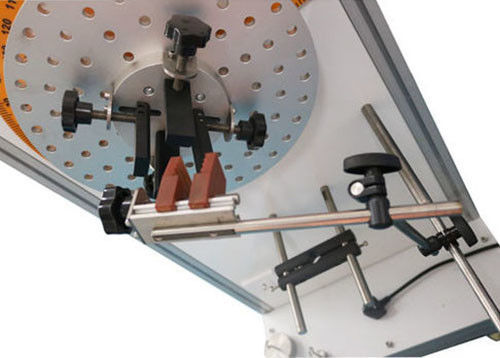

La conformità è controllata dalla seguente prova che è effettuata su un apparato che ha un membro d'oscillazione secondo le indicazioni di figura 8.

Riparare la parte dell'apparecchio che comprende l'apertura dell'entrata al membro d'oscillazione in moda da, quando il cavo del rifornimento è al mezzo del suo viaggio, l'asse del cavo in cui entra nella guardia o nell'entrata del cavo è verticale ed attraversa l'asse di oscillazione. L'asse principale della sezione dei cavi piani sarà parallelo all'asse di oscillazione.

Il cavo è caricato in modo che la forza applicata sia
– 10 N, per i cavi che hanno una sezione trasversale nominale che supera 0,75 millimetri di ²;
– 5 N, per altri cavi.

La distanza X, secondo le indicazioni di figura 8, fra l'asse di oscillazione ed il punto in cui il cavo o la guardia del cavo entra nell'apparecchio, è regolato in modo che quando il membro d'oscillazione si sposta per la sua gamma completa, il cavo e carica per fare il movimento laterale minimo.
Il membro d'oscillazione è mosso con un angolo di 90° (45° su entrambi i lati del verticale), il numero dei flexings per tipo collegamenti di Z che sono 20 000 e per altri collegamenti 10 000. Il tasso di flessione è 60 al minuto.
Il cavo e le sue parti collegate sono girati con un angolo di 90° dopo la metà del numero dei flexings, a meno che un cavo piano misura.
Durante la prova, i conduttori sono forniti a tensione nominale e sono caricati con la corrente nominale dell'apparecchio. La corrente non è passata tramite il conduttore di terra.

La prova non risulterà dentro
– un cortocircuito fra i conduttori, tali che la corrente supera un uguale del valore due volte alla corrente nominale dell'apparecchio;
– una rottura di più di 10% dei fili di qualsiasi conduttore;
– separazione del conduttore dal suo terminale;
– allentamento di qualsiasi guardia del cavo;
– danneggiamento del cavo o della guardia del cavo in grado di alterare la conformità with questa norma;
– fili rotti che perforano l'isolamento e che diventano accessibili.

Clausola 11,101 di IEC 60335-2-23:

Gli apparecchi che comprendono un collegamento della parte girevole sono posizionati con il loro orizzontale di asse principale, il cavo del rifornimento che appende verticalmente. Una forza di tirata di 1 N si applica al cavo del rifornimento.

L'apparecchio è fornito a tensione nominale, la corrente che è 1,25 volte la corrente nominale.

L'apparecchio è girato circa il suo asse principale ad un tasso di circa 50 r/min, la direzione di rotazione che è invertita ogni 20 rivoluzioni. La prova è effettuata per 1 500 rivoluzioni.

L'aumento di temperatura dei contatti di scivolamento non supererà 65 K.

Clausola 25,101 di IEC 60335-2-23:

I collegamenti della parte girevole saranno adeguati per uso normale dell'apparecchio.

La conformità è controllata dalla seguente prova.

L'apparecchio è azionato nelle circostanze specificate in 11,101, il numero delle rivoluzioni che sono aumentate a 20 000.

Dopo questa prova, il collegamento della parte girevole ed il cavo del rifornimento misura per ulteriore uso. Le parti in tensione non saranno diventato accessibili e l'apparecchio resisterà alla prova di forza elettrica di 16,3.
