Dettagli:
Termini di pagamento e spedizione:
|
| Norma di riferimento: | Figura 11 di IEC 60884 | Verifichi la velocità: | (10±2) r/min |
|---|---|---|---|
| posti di lavoro: | 2 posti di lavoro | Verifichi l'altezza: | 260, 280, 300, 320mm (regolabili) |

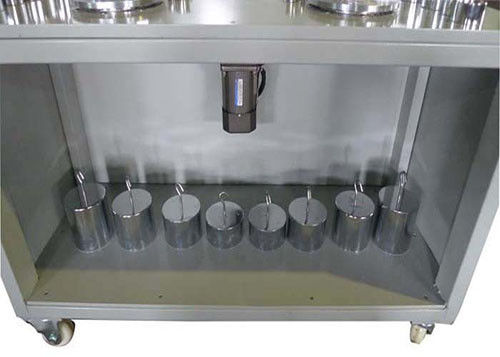

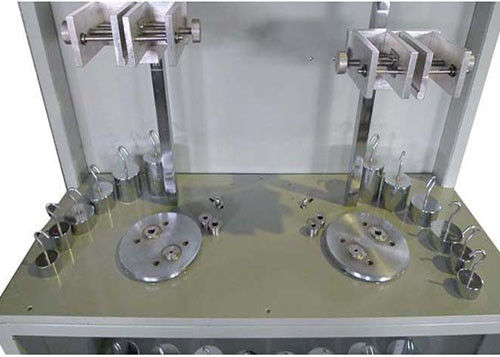

| Raggio girante: | 35mm | Peso girante: | 0,3, 0,4, 0,7, 0,9, 1,4, 2.0kg |
| Trazione del peso: | 30N, 40N, 50N, 60N ciascuno per 2 pezzi | Imbussolare diametro del foro: | Φ6.5mm, Φ9.5mm, Φ13mm, Φ14.5mm, ciascuno per 2 pezzi |
| Evidenziare: | Apparecchiatura della prova IEC60884,apparecchiatura della prova 40N,macchina di tensione della vite di serraggio 60N |
||

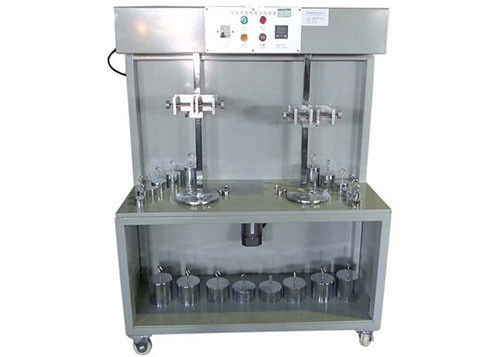

Apparecchiatura della prova di IEC60884 Fig11 per il controllo del danneggiamento dei conduttori
Dettagli del prodotto:
Questa macchina di prove inoltre è chiamata l'apparecchiatura della prova per il controllo del grado di danno di cavo che conferma a molte norme quale IEC60884-1 figura 11 di clausola 12.3.10, IEC60669 ecc. Questa conformità è usata per il giudizio se la progettazione e la struttura del terminale di vite di serraggio è corrispondenti con il requisito non di sovra-danno al cavo. Inoltre, inoltre è usato per controllare se il terminale di vite di serraggio può sopportare lo sforzo nella fase di uso normale. I tempi difficili possono essere prestabiliti prima della prova e la conformità si ferma automaticamente con l'allarme quando i tempi difficili sono raggiunti.
Parametri tecnici:
| Oggetto | Parametri |
| Alimentazione elettrica | AC220V, 50Hz |
| Velocità della prova | (10±2) r/min |
| Gamma del temporizzatore | 0-99 ore 59 minuti |
| Posti di lavoro | 2 posti di lavoro |
| Altezza della prova | 260, 280, 300, 320mm (regolabili) |
| Raggio girante | 35mm |
| Peso girante |
0,3, 0,4, 0,7, 0,9, 1,4, 2.0kg, ciascuno per 2 pezzi |
| Trazione del peso | 30N, 40N, 50N, 60N ciascuno per 2 pezzi |
| Imbussolare diametro del foro |
Φ6.5mm, Φ9.5mm, Φ13mm, Φ14.5mm, ciascuno per 2 pezzi. |
| Dimensioni | 1110mmX405mmX1320mm. |
| Requisiti ambientali | 0 ~ 40℃, umidità relativa ≤80%. |
Valori per la flessione nell'ambito del test di carico meccanico per i conduttori di rame
| Sezione trasversale nominale del conduttore (² di millimetro) | Diametro di imbussolare foro (millimetri) | Altezza (millimetri) | Massachussets per il conduttore (chilogrammi) |
| 0,5 | 6,5 | 260 | 0,3 |
| 0,75 | 6,5 | 260 | 0,4 |
| 1,0 | 6,5 | 260 | 0,4 |
| 1,5 | 6,5 | 260 | 0,4 |
| 2,5 | 9,5 | 280 | 0,7 |
| 4,0 | 9,5 | 280 | 0,9 |
| 6,0 | 9,5 | 280 | 1,4 |
| 10,0 | 9,5 | 280 | 2,0 |
| 16,0 | 13,0 | 300 | 2,9 |
| 25,0 | 13,0 | 300 | 4,5 |
| 35 | 14,5 | 320 | 6,8 |
|
|||
Manutenzione e precauzioni:
1. La boccola ed il peso dovrebbero essere tenuti pulito ed asciutto nel tempo di lavoro se necessario, dipinto con petrolio e la guarnizione.
2. Le parti sopportanti dovrebbero essere lubrificate periodicamente e l'intera unità dovrebbe essere tenuta pulita.
3. Attenzione di paga a sicurezza quando hanno i pesi pesanti.
