Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | Acciaio della muffa | Norme: | AS/NZS 3112 |
|---|---|---|---|
| AS/NZS3112 FigureA1: | Valutazione e dimensioni del fico A1 (10A, 15A, 20A) del calibro di spine di bassa tensione | AS/NZS3112 figura B1: | Valutazione e dimensioni del fico B1 del calibro di spine di bassa tensione |
| Figura 3,1 a di AS/NZS 3112: | Contatti il calibro in fico 3,1 a | Figura 3,6 di AS/NZS 3112: | Prova del fico laterale 3,6 dell'estensimetro |
| Clausola 3.6.3 di AS/NZS 3112: | calibro modificato dell'appendice D (diametro è cambiato a 43.2mm) | Clausola 2.2.3 di AS/NZS 3112: | Forma di perno nella figura 2,3 |
| Evidenziare: | Calibro dell'accoppiatore della presa di corrente della spina,Calibro dell'accoppiatore di AS/NZS 3112 |
||

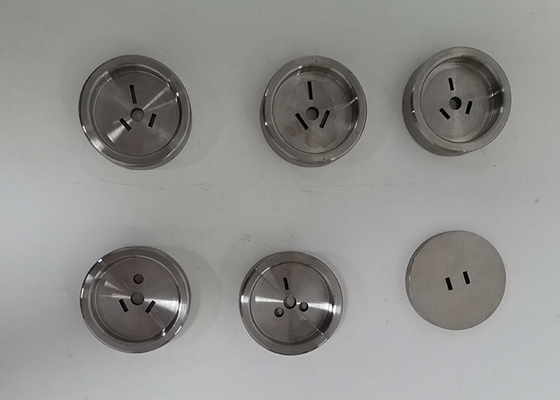

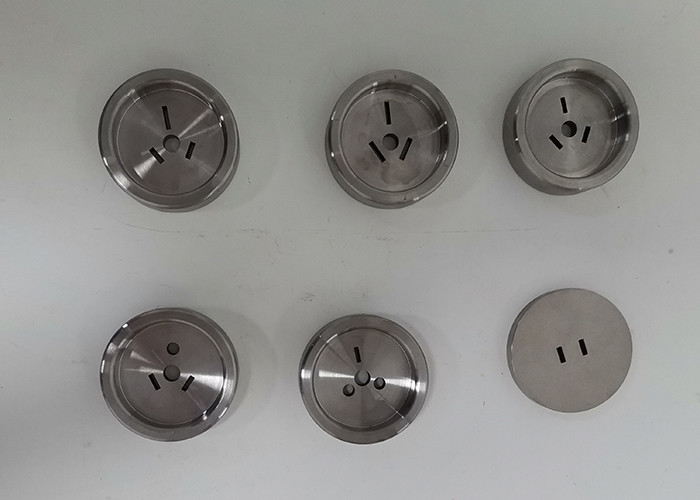

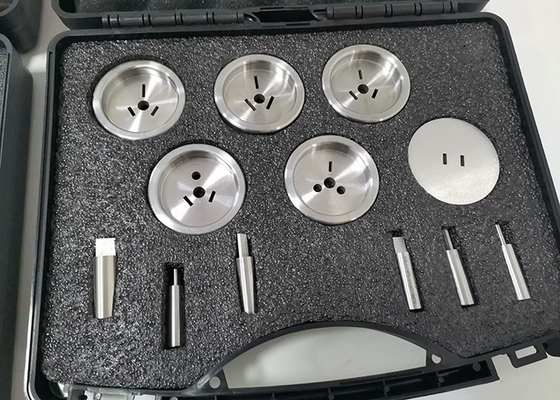

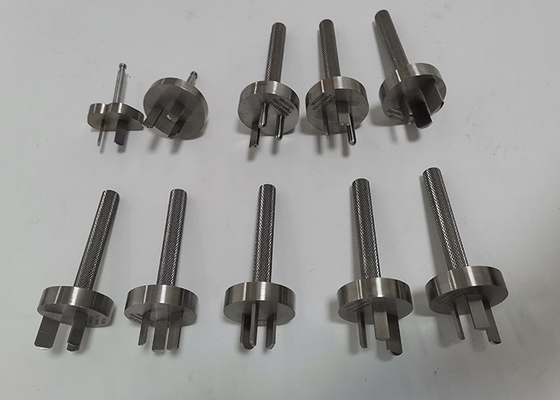

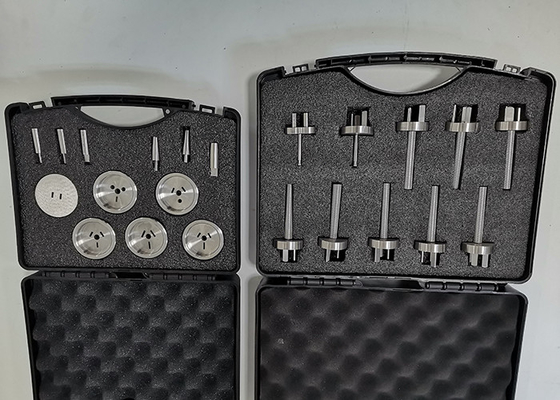

Spine Nuova Zelanda/australiane, incavo-sbocchi e calibri standard degli accoppiatori
1. Applicazione:
Questo calibro di prova dell'incavo e della spina pricipalmente è utilizzato per provare ed ispezionare se la struttura e la dimensione delle spine e degli incavi si conformano alle norme di AS/NZS 3112. E le industrie di applicazione principale sono elettronica, apparecchi elettrici, le spine ed incavi ed altre simili aree.
2. Caratteristiche:
Dimensioni del calibro, tolleranze, materiale, durezza, rugosità di superficie rispondere ai requisiti di norme;
La durezza materiale è più di 50HRC; Il coefficiente materiale di espansione termica è piccolo, le dimensioni e le tolleranze è stabili ed affidabili.
Si conforma a:
AS/NZS 3112
Specificazione:
| Modello del prodotto | Norma | Nome di prodotto |
| SC-A2-A1 | AS/NZS3112 FigureA1 | Valutazione e dimensioni del fico A1 (10A, 15A, 20A) del calibro di spine di bassa tensione |
| SC-A2-B1 | AS/NZS3112 figura B1 | Valutazione e dimensioni del fico B1 del calibro di spine di bassa tensione |
| SC-A2-C1 | AS/NZS3112 figura C1 | Durante la prova normale di inserzione inserisca il fico C1 (10A, 15A, 20A) |
| SC-A2-D1 | AS/NZS3112 figura D1 | Durante la prova normale di inserzione inserisca il fico D1 (10A, 15A, 21A) |
| SC-A2-E1 | AS/NZS3112 figura E1 | Prova di rottura corrente /Test della spina della prova di aumento di temperatura con i perni d'ottone in fico E1 |
| SC-A2-F1a | AS/NZS3112 figura F1 | Valutazione e dimensioni del fico F1 (a) Appendix F del calibro di spine di bassa tensione |
| SC-A2-F1b | AS/NZS3112 figura F1 b | Valutazione e dimensioni del fico F1 del calibro di spine di bassa tensione (b) appendice F |
| SC-A2-G1a | AS/NZS3112 figura G1 | Durante la prova normale di inserzione inserisca il fico G1 (a) dell'appendice G |
| SC-A2-G1b | AS/NZS3112 figura G1 b | Durante la prova normale di inserzione inserisca il fico G1 (b) dell'appendice G |
| SC-A2-X1 | Figura 3,1 ABC di AS/NZS 3112 | Profondità del calibro del NO--contatto del contatto in fico 3,1 a perché c |
| SC-A2-X2 | Figura 3,1 clausola 3.3.4 di AS/NZS 3112 di ABC | La profondità del contatto contatta il calibro in fico 3,1 a perché c |
| SC-A2-X3 | Figura 3,1 a di AS/NZS 3112 | Contatti il calibro in fico 3,1 la a (lama 1.58×6.2mm del metallo, lunghezza 12.60mm) |
| SC-A2-X4 | Figura 3,1 b di AS/NZS 3112 | Contatti il calibro in fico 3,1 la b (lama 1.58×8.93mm del metallo, lunghezza 12.60mm) |
| SC-A2-X5 | Figura 3,1 C di AS/NZS 3112 | Contatti il calibro in fico 3,1 C (perno di metallo: Ф4.7mm, lunghezza 12.60mm) |
| SC-A2-X6 | Figura 3,6 di AS/NZS 3112 | Prova del fico laterale 3,6 dell'estensimetro |
| SC-A2-X7 | Figura 3,7 di AS/NZS 3112 | Prova del fico laterale 3,7 dell'estensimetro |
| SC-A2-X8 | Figura 2,1 a1 di AS/NZS 3112 | Spina della prova con i perni d'ottone nella la figura 2,1 (a1) 10A |
| SC-A2-X9 | Figura 2,1 a1 di AS/NZS 3112 | Spina della prova con i perni d'ottone nella la figura 2,1 (a1) 15A |
| SC-A2-X10 | Figura 2,1 a2 di AS/NZS 3112 | Spina della prova con i perni d'ottone nella figura 2,1 (a2) |
| SC-A2-X11 | Figura 2,1 b di AS/NZS 3112 | Spina della prova con i perni d'ottone nella figura 2,1 (b) |
| SC-A2-X12 | Figura 2,1 C di AS/NZS 3112 | Spina della prova con i perni d'ottone nella figura 2,1 (c) |
| SC-A2-X13 | Figura 2,1 d1 di AS/NZS 3112 | Spina della prova con i perni d'ottone nella figura 2,1 (d1) |
| SC-A2-X14 | Figura 2,1 d2 di AS/NZS 3112 | Spina della prova con i perni d'ottone nella figura 2,1 (d2) |
| SC-A2-X15 | Figura 2,1 f di AS/NZS 3112 | Spina della prova con i perni d'ottone nella figura 2,1 (f) |
| SC-A2-X16 | Figura 2,1 g di AS/NZS 3112 | Spina della prova con i perni d'ottone nella figura 2,1 (g) |
| SC-A2-X17 | Clausola 3.3.2 di AS/NZS 3112 | Calibro di perno della prova 1.5N 6.20mm x 1.58mm |
| SC-A2-X18 | Clausola 3.3.2 di AS/NZS 3112 | Calibro di perno della prova 2N 6.20mm x 1.58mm |
| SC-A2-X19 | Clausola 3.3.2 di AS/NZS 3112 | Calibro di perno della prova 3N 6.20mm x 1.58mm |
| SC-A2-X20 | Figura 2,1 di AS/NZS 3112 | Maschera della prova |
| SC-A2-X21 | Clausola 2.13.8 di AS/NZS 3112 | Scatola di montaggio di legno nella figura 2,9 |
| SC-A2-X22 | Clausola 2.13.8 di AS/NZS 3112 | Unità di bloccaggio di Pin nella la figura 2,10 a, b, c |
| SC-A2-X23 | Clausola 3.6.3 di AS/NZS 3112 | calibro modificato dell'appendice D (diametro è cambiato a 43.2mm) |
| SC-A2-X24 | Clausola 3.14.2 di AS/NZS 3112 | recinzione metallica H90mm x W60mm xD40mm con il foro di riparazione |
| SC-A2-X25 | Clausola 2.2.3 di AS/NZS 3112 | Forma di perno nella figura 2,3 |
