| Uso: | macchina di prova di urto | Nome di prodotto: | Macchina della macchina di prova di urto/della prova urto di goccia/tester di goccia |
|---|---|---|---|
| Energia di impatto: | 2J, 5J, 10J, 20J, 50J | Funzione: | Prova di urto |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| Evidenziare: | Apparecchiatura di prova di urto di CNAS 50J,Apparecchiatura di prova di urto di CNAS 5J,Elementi colpenti di CNAS IK |
||

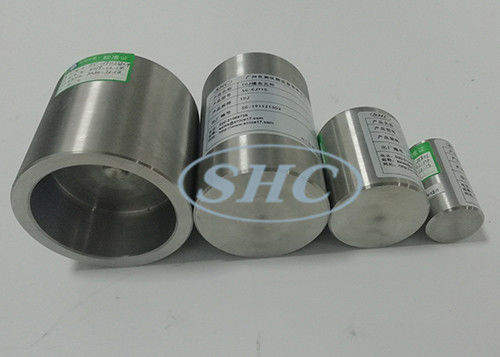

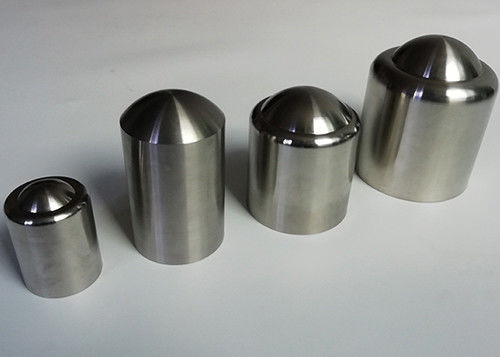

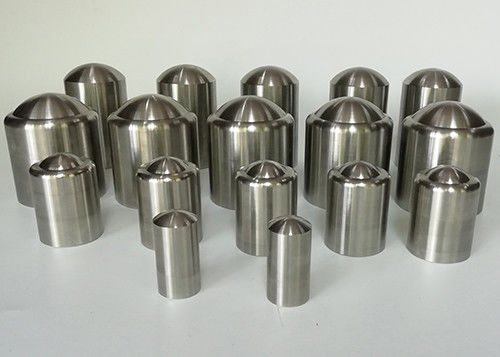

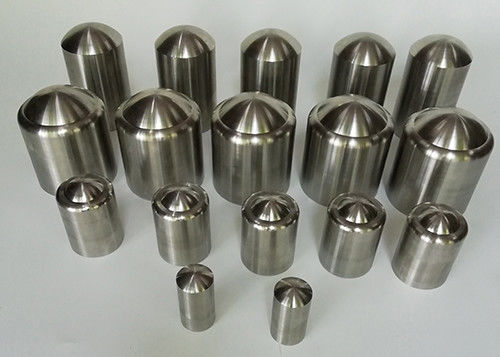

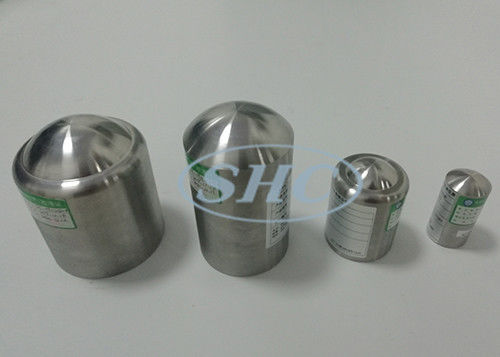

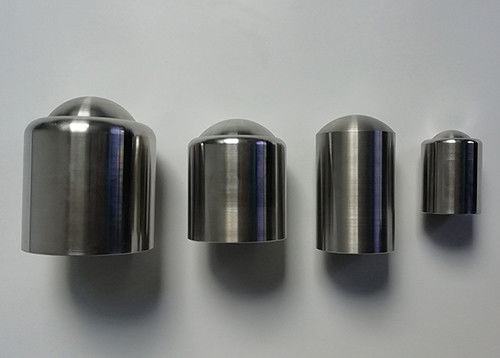

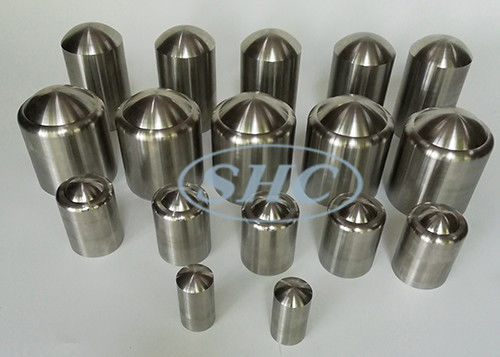

Apparecchiatura colpente della prova di caduta dell'attrezzatura della prova di urto degli elementi di IK
Parametri
| Modello | SC-IK01 |
| Pendolo |
Lunghezza: 1000mm; diametro esterno: 9mm; spessore della parete del tubo d'acciaio: 0.5mm. Composizione della massa equivalente con l'elemento di impatto |
| Punto di impatto | Su e giù regolabile, il colpo 200-1200mm, altezza può essere personalizzato |
| Elemento di impatto | 2, 5,10, martello di impatto 20J |
| Altezza di goccia | Esposizione della scala |
| Modo del rilascio | Meccanico |
| Dimensione | 950*550*2700mm |
Caratteristiche coordinate degli elementi notevoli
| Energia /J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| ±2%kg di massa equivalente | 0,25 (0,2) | 0,5 | 1,7 | 5 | 5 | 10 |
| Materiale | Poliammide 1) | Acciaio 2) | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | Per essere regolato per abbinare la massa equivalente, vedi l'appendice A. | |||||
|
1) 85≤HRR≤100, durezza di Rockwell secondo ISO2039-2. 2) Fe490-2, secondo ISO1052; Durezza di Rockwell secondo ISO6508. |
||||||
| NOTI i valori indicati nei sostegni per la massa equivalente ed il diametro degli elementi notevoli per il valore energetico uguale a o meno di 1 J è quelli nella prova corrente E-F. I valori attualmente nella prova per esempio inoltre sono indicati per questi due parametri. Per scopo di coordinazione, i valori tra parentesi saranno cancellati anni dei pifferi dalla pubblicazione di questa norma. | ||||||
Conferma
IEC60068-2-75 prova ambientale – parte 2: Prove – prova Eh: Prove del martello, gradi IEC60068-2-63, IEC62262 di protezione forniti dalle recinzioni per materiale elettrico contro gli impatti meccanici esterni (codice di IK), apparecchiatura elettrica di comando IEC60439-5 ed assemblee a bassa tensione di apparecchiatura di controllo - parte 5: Requisiti particolari delle assemblee per distribuzione di energia delle reti pubbliche
Caratteristica
L'attrezzatura facendo uso della struttura dell'automobile, può essere mossa a destra e a sinistra, in avanti ed indietro, l'altezza superiore e più bassa del punto di impatto regolabile e l'angolo 0-90°adjustable di impatto. Il dispositivo è un dispositivo di impatto del pendolo di energia bassa per 2J e sopra.
Applicazione
Questo dispositivo è adatto a prova meccanica di forza d'impatto ai gabinetti elettrici ed all'altra lamiera sottile, a parete non del gabinetto di conteggio di energia elettrica del metallo, a centralino del cavo della sottostazione ed a scatola di giunzione del cavo
Campione
La parete del gabinetto di conteggio di energia elettrica, scatola di giunzione del centralino del cavo della sottostazione e del cavo e simile attrezzatura
Energia di impatto, massa equivalente e tavola di altezza di goccia
| Energy/J | 2 | 5 | 10 | 20 | 50 |
| /kg di massa equivalente | 0,5 | 1,7 | 5 | 5 | 10 |
| Cada l'altezza ±1%mm | 400 | 300 | 200 | 400 | 500 |
|
Note: 1. Vedi la nota nell'IEC 60068-2-75 3.2.2 1. In questa parte, l'energia (J) è calcolato che prende l'accelerazione standard dovuto la gravità della terra (g), arrotondato fino al numero intero più vicino, quello è ² 10m/s. |
|||||
