Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | apparecchiatura verticale della prova di urto del martello | Funzione: | Prova di urto |
|---|---|---|---|
| Martello: | 2J, 5J, 10J, acciaio inossidabile 20J | Materiale: | Acciaio inossidabile |
| Norma: | IEC60068-2-75, IEC62262 | Lunghezza della barretta del pendolo: | 1000mm |
| altezza di impatto: | 200mm~1200mm regolabili | personalizzi: | OEM, ODM |
| Evidenziare: | Apparecchiatura di prova di urto IEC62262,apparecchiatura di prova di urto 10J,prova di urto del martello del pendolo 20J |
||

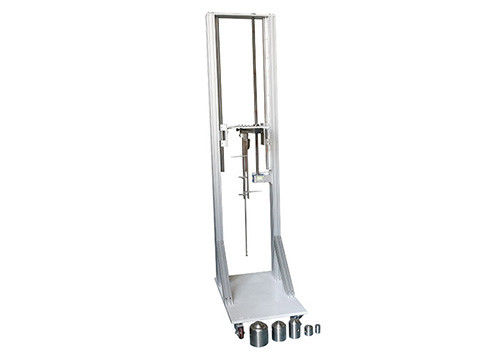

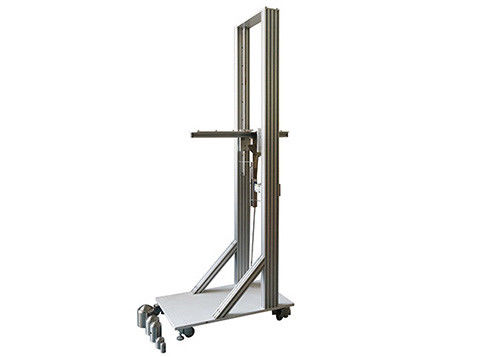

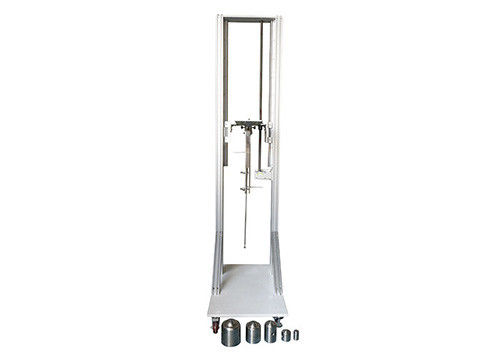

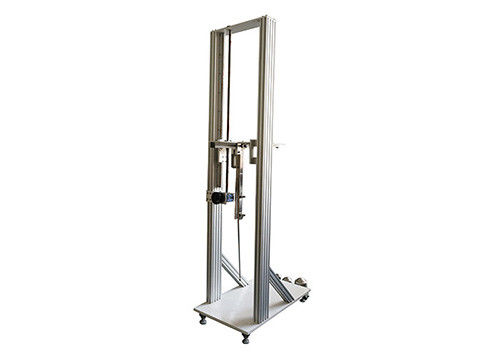

Prova Ehc dell'apparecchiatura IEC62262 IEC60068 della prova del martello del pendolo dell'alta energia
Parametri:
| Norma | IEC60068-2-75 prova ambientale – parte 2: Prove – prova Eh: Prova Eha di clausola 5 delle prove del martello: Martello del pendolo, gradi IEC62262 di protezione forniti dalle recinzioni per materiale elettrico contro gli impatti meccanici esterni (codice di IK) |
| Angolo della barretta del pendolo | 0-90 ° regolabile, esposizione della scala |
| Lunghezza della barretta del pendolo |
1000mm. φ9 è usato per 1J e 2J, φ15.9 è usato per 5J, 10J, 20J e 50J |
| Elementi di impatto | 2J, 5J, 10J, 20J, 50J |
| Altezza di impatto | 200mm~1200mm regolabili |
Applicazione:
Si applica per verificare il grado meccanico di forza di collisione quando le coperture del materiale elettrico si scontrano oggetti esterni.
Questo apparato è progettato e manifatturiero secondo l'IEC 60068-2-75, la parte frontale della barretta del pendolo è collegata agli elementi colpenti, regola la barretta del pendolo a certa altezza e liberare liberamente, quindi l'oscillazione della barretta del pendolo per urtare la superficie del campione all'interno dell'per definire l'area. Gli elementi notevoli di massa equivalenti differenti stanno corrispondendo alle energie differenti di impatto e si applica alla prova di forza differente di recinzione del materiale elettrico.
Campione:
La parete del gabinetto di conteggio di energia elettrica, scatola di giunzione del centralino del cavo della sottostazione e del cavo e simile attrezzatura.
Caratteristica:
La struttura di questo dispositivo è saldata da acciaio inossidabile, la struttura è compatta e durevole. I supporti di attacco possono essere regolato su e giù e l'angolo di impatto è ° 0-90 regolabile, l'intera apparecchiatura della prova è facile da essere azionato. Il dispositivo è un dispositivo di impatto del pendolo dell'alta energia per 2J e sopra.
Norma:
IEC60068-2-75 prova ambientale – parte 2: Prove – prova Eh: Prova Eha di clausola 5 delle prove del martello: Martello del pendolo, gradi IEC62262 di protezione forniti dalle recinzioni per materiale elettrico contro gli impatti meccanici esterni (codice di IK)
Descrizione standard:
L'apparecchiatura della prova è fatta di basicamente un pendolo che gira alla sua estremità superiore in modo da essere tenuto in un aereo verticale. L'asse del perno è a 1 000 millimetri sopra il punto buono. Il pendolo è composto di braccio nominalmente rigido e di elemento notevole che aderisce ai requisiti della tabella 1.
Per le prove pesanti, voluminose o difficili trattare gli esemplari, un pendolo portatile può essere utilizzato. Aderirà alla descrizione di cui sopra ma il suo perno può essere riparato direttamente sull'esemplare o su una struttura mobile. In questo caso, sarà assicurato che, prima delle prove, l'asse del pendolo sia orizzontale, che la sua riparazione sia sufficiente rigida e che il punto di impatto è nell'aereo verticale che passa con l'asse.
In tutti i casi, quando il pendolo è liberato, sarà permesso cadere soltanto sotto l'influenza di forza gravitazionale.
Energia di impatto, massa equivalente e tavola di altezza di goccia:
| Energy/J | 2 | 5 | 10 | 20 | 50 |
| Chilogrammo di massa equivalente (±2%) | 0,5 | 1,7 | 5 | 5 | 10 |
| Altezza di caduta mm±1% | 400 | 300 | 200 | 400 | 500 |
Relazione fra il codice di IK e la tavola di energia di impatto:
| Codice di IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| Impatto energy/J | * | 0,14 | 0,2 | 0,35 | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 |
