Dettagli:
Termini di pagamento e spedizione:
|
| Norma: | UL 498 SD7.2 | Stazione di prova: | 1 |
|---|---|---|---|
| Altezza di goccia: | 0-1000mm regolabili, 457mm come impostazione predefinita | Cilindro di impatto: | Φ50.8mm*283mm, peso 4.5kg |
| Piattaforma: | blocchetto della quercia di 114x114x42 millimetro | alimentazione elettrica: | AC120V, 60Hz |
| Verifichi la temperatura: | Temperatura ambiente | Campione: | spina del collegamento |
| Evidenziare: | macchina di prova di urto di goccia 120V,Macchina di prova di urto della goccia dell'UL 498,Macchina della prova di caduta SD7.2 |
||

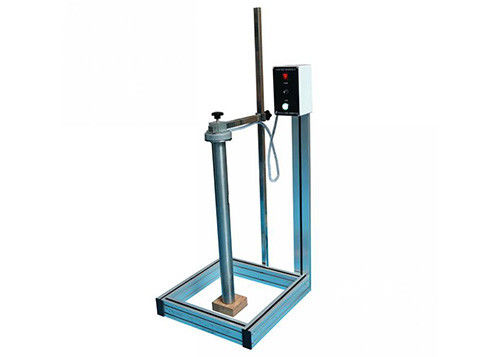

Dispositivo difficile di resistenza all'urto della spina del collegamento SD7.2 dell'UL 498
Parametri tecnici:
| Norma | UL 498 SD7.2 |
| Stazione di prova | 1 |
| Piattaforma | blocchetto della quercia di 114x114x42 millimetro |
| Altezza di goccia | 0-1000mm regolabili, 457mm come impostazione predefinita |
| Cilindro di impatto | Φ50.8mm*283mm, peso 4.5kg |
| Temperatura ambiente | 5~40°C |
| Umidità relativa | (20~90) %RH |
| Area dell'installazione | Nessuna agitazione violenta, vibrazione, nessun disturbo elettromagnetico, nessuna polvere, nessun gas esplosivi e corrosivi, buona dissipazione di calore |
| Alimentazione elettrica | AC120V, 60Hz |
Informazioni:
L'apparato si conforma all'elemento SD7.2 dell'UL 498, applicato a verificare la resistenza all'urto della spina del collegamento, come conseguenza della prova, là non sarà alcuna rottura del corpo o dell'altro danno che possono colpire avversamente la funzione di una spina del collegamento.
Concetto e struttura della prova:
Ciascuno dei dispositivi metallici su cavo flessibile deve essere sottoposto ad un impatto causato cadendo un peso cilindrico da 10 libbre (4.5kg), avendo un fronte piano che è di 2 pollici (50.8mm) di diametro da un'altezza di 18 pollici (457mm). Ogni assemblea deve essere disposta su una superficie del legno duro in tutta la posizione difficile naturale. Una spina cilindrica del collegamento è di avere suo parallelo di asse principale alla superficie. La superficie del legno duro è densamente di essere un blocchetto dell'acero circa 1-5/8 pollici (42mm) da 4-1/2 pollici (114mm) di quadrato ed è di provare su una superficie fissa quale il pavimento di calcestruzzo.
Come conseguenza della prova, ci non sarà alcuna rottura del corpo o dell'altro danno che possono colpire avversamente la funzione di una spina del collegamento.

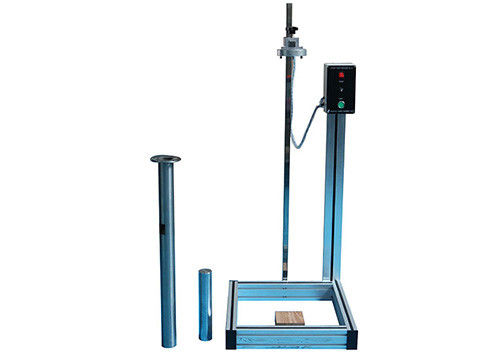

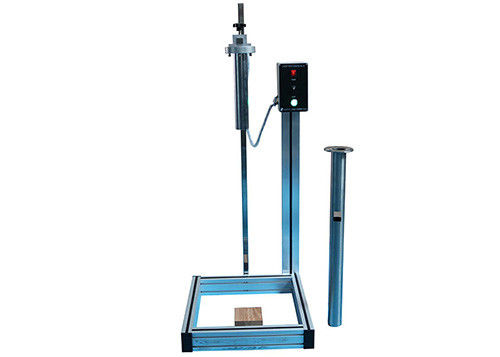

Il peso del cilindro è controllato dall'elettromagnete, assicura il rilascio istantaneo e la goccia verticale.
Il peso del cilindro è caduto tramite un tubo della guida. L'altezza del tubo della guida è stessa dell'altezza della prova.
L'apparato sarebbe fornito della struttura costante, il buon sguardo, l'operazione facile, l'alta stabilità.
Procedure di operazione:
1.Power sull'attrezzatura di prova, quindi sulla stampa «POTERE» di essere aperto.
2.Press «INIZIO» per condurre elettromagnetico.
3.Stuck il peso del cilindro al mandrino dell'elettromagnete.

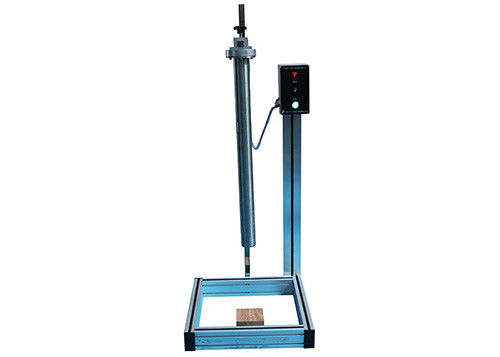

4.Install la manica della guida di goccia sul mandrino dell'elettromagnete.
5.Place il blocchetto della quercia nella posizione adeguata e mettere il campione sul centro del blocchetto della quercia.
6. assicuri bene la manica della guida di goccia appena perpendicolare al campione, quindi all'estremità inferiore della manica della guida di goccia per toccare la superficie del campione.
7.Press «INIZIO» per tagliare elettromagnetico, il peso del cilindro cadrà sul campione lungo la manica della guida di goccia.
Decolli il peso del cilindro e la manica della guida di goccia, quindi grado di danno del controllo del campione
