| Nome di prodotto: | Macchina di prova di urto del dispositivo di calibratura per il martello della primavera | Funzione: | Dispositivo di calibrazione |
|---|---|---|---|
| Precisione: | 0.01J | Il campo di misura massimo: | 0-2J |
| Energia di impatto: | Max. Max. 2J 2J | Il peso: | Copri pesi in rame (2J) |
| Diametro della scanalatura della guida: | 51MM | Riferimento: | IEC 60068-2-75 figura B1 |
| Evidenziare: | apparecchiatura di prova di urto 2J,apparecchiatura di prova di urto 0.01J,Attrezzatura di prova di verifica di IEC 60068-2-75 |
||
Macchina di prova di urto del dispositivo di calibratura per il martello della primavera
Parametri tecnici:
| Accuratezza | 0.01J |
| Il campo di misura massimo | 0-2J |
| Energia di impatto | 2J massimo |
| Il peso | Copertura di rame del peso (2J) |
| Diametro della scanalatura della guida | 51mm |
| Pendolo | Acciaio |
| Pendolo del diametro | 20mm |
| Pendolo di lunghezza | ± 2,5mm di 635mm |
| Pendolo H | ± 2mm di 120mm |
| Pendolo D | ± 0,5mm di 20mm |
| Pendolo W | ± 0,01mm di 4mm |
| La perdita di energia del pendolo | <0> |
| Dispositivo del rilascio | CA. Meccanico |
| Distanza di innesco | >30mm |
| Riferimento | Figura B1 di IEC 60068-2-75 |
Conferma:
IEC60068-2-75
Dettagli del prodotto:
Come i requisiti indicati nello IEC60068-2-75, questo dispositivo di calibratura è utilizzato per verificare l'energia di impatto del martello della molla.
È l'attrezzatura speciale per il laboratorio.
Poiché è difficile da misurare direttamente per l'energia offerta del martello calibrato della molla, il principio di calibratura di questo dispositivo è confrontando l'energia che è calcolata dalla massa dell'altezza di goccia e del pendolo.
La capacità più di alta risoluzione di questo dispositivo è 0.01J. Il meccanismo di rilascio è migliorato nella progettazione, può massimo ridurre l'influenza di vibrazione sulla prova quando il contratto d'affitto del martello della molla, la barretta del pendolo ed il cuscinetto aerospaziale sono fatti dell'acciaio importato di buona qualità, di modo che migliorare la precisione e la stabilità del dispositivo.
La capacità più di alta risoluzione di questo dispositivo è 0.01J. Il meccanismo di rilascio è migliorato nella progettazione, può massimo ridurre l'influenza di vibrazione sulla prova quando il contratto d'affitto del martello della molla, la barretta del pendolo ed il cuscinetto aerospaziale sono fatti dell'acciaio importato di buona qualità, di modo che migliorare la precisione e la stabilità del dispositivo.
Procedura per la calibratura dei martelli della molla:
Principio B.1 di calibratura
Il principio di questa procedura di calibratura è di confrontare l'energia fornita da un martello della molla, che è difficile da misurare direttamente, all'energia di un pendolo, calcolata dalla sue massa e altezza di caduta.
Costruzione B.2 del dispositivo di calibratura

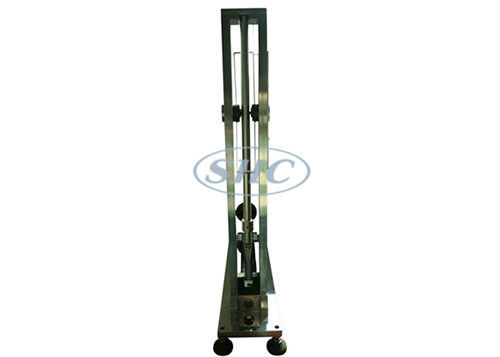

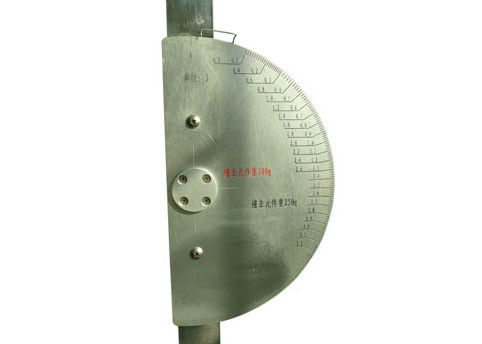

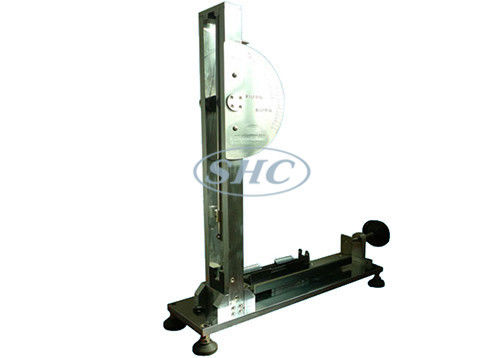

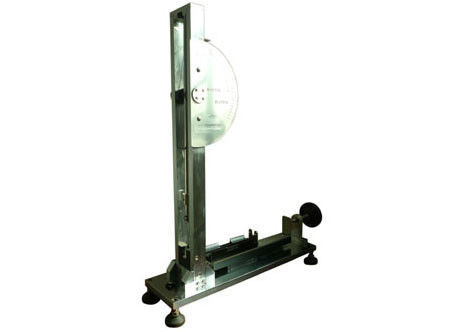

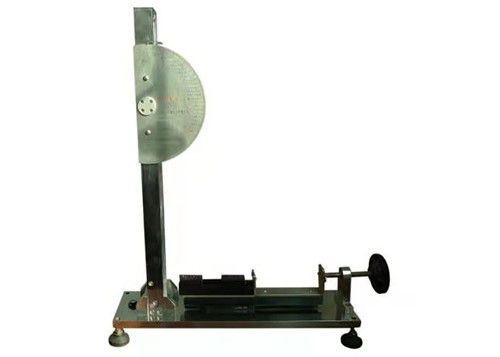

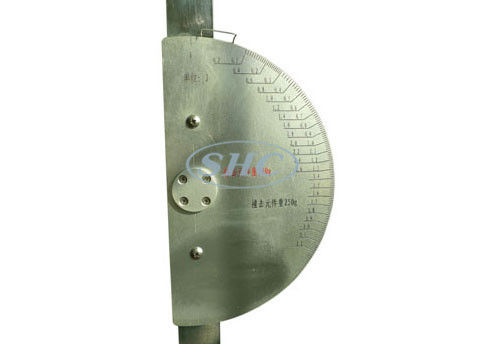

Il dispositivo montato di calibratura è indicato nella la figura B.1. Oltre alla struttura, le parti principali sono un cuscinetto «a», un puntatore «b» di resistenza, un pendolo «c», una base «d» del rilascio e un dispositivo «e» del rilascio.
La parte principale del dispositivo di calibratura è il pendolo «c» come appare la figura B.2. Al più inferiore di questo pendolo è riparato una molla d'acciaio con i dettagli come appare la figura B.3. La molla è di acciaio per molle, non richiedendo trattamento speciale ed è rigidamente fissa al pendolo «c».
La figura B.4 mostra alcune parti su vasta scala
Dovrebbe essere notato che questa primavera è progettata per i martelli di calibratura della molla che fanno definire le caratteristiche così in tabella 1 per i valori energetici uguali a o meno di 1 J. Per i martelli di calibratura della molla che hanno caratteristiche così definite per 2 J, la molla del pendolo del dispositivo di calibratura dovrebbe essere di una progettazione differente.
Per ottenere le caratteristiche adatte di attrito del puntatore, un pezzo di panno tessuto spesso è disposto fra le superfici di metallo del cuscinetto, i cavi di piano che sono piegati in tal modo che una piccola forza è esercitata contro il panno.

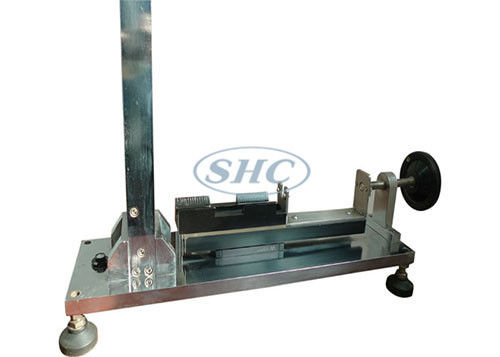

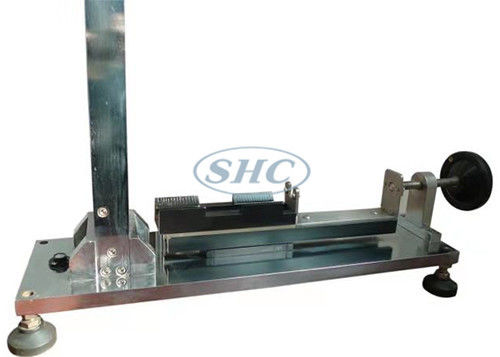

Poiché il dispositivo del rilascio è rimosso durante la calibratura del dispositivo di calibratura, il dispositivo del rilascio è riparato alla base del rilascio per mezzo delle viti.
Metodo B.3 di calibratura del dispositivo di calibratura
La calibratura del dispositivo di calibratura è effettuata usando un elemento colpente «g» di calibratura preso da un primavera-martello, secondo le indicazioni della figura B.5. Prima della calibratura, il dispositivo del rilascio è rimosso dal dispositivo di calibratura.
L'elemento notevole di calibratura è sospeso da quattro fili di tela «h» dai punti di sospensione situati in un piano orizzontale, 2000 millimetri sopra il punto di contatto fra il pendolo e l'elemento colpente di calibratura quando l'ultimo è nella sua posizione di resto. L'elemento colpente di calibratura è permesso oscillare contro il pendolo ed il punto di contatto nelle circostanze dinamiche, il punto «K», sarà di non più di 1 millimetro sotto il punto di contatto nella posizione di resto. I punti di sospensione poi sono sollevati sopra un uguale di distanza alla differenza fra entrambi i punti di contatto.
