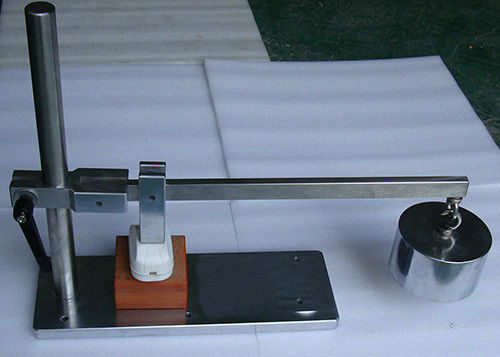

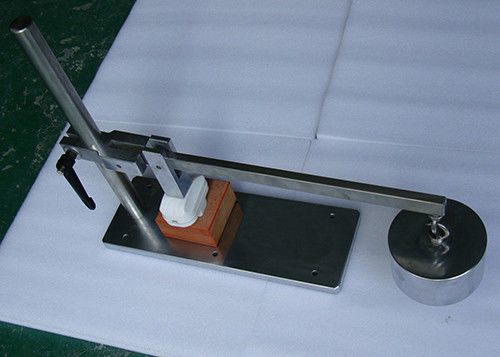

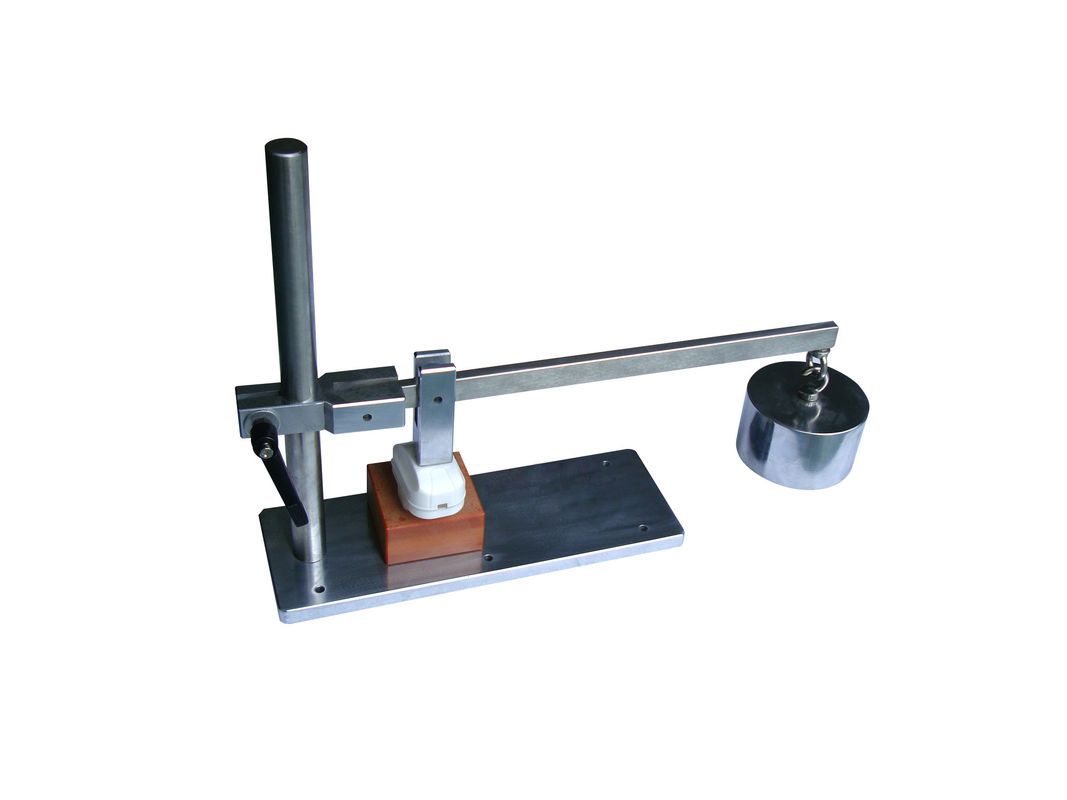

Apparecchiatura meccanica della prova di forza delle coperture resilienti

Apparato per la prova di forza meccanica sulle coperture resilienti Fig2 BS1363

Parametri tecnici:

Introduzione di prodotto:

Il dispositivo si conforma al BS1363-1: clausola 2018 9, figura 2.

Le superfici esterne accessibili resilienti degli incavo-sbocchi così saranno progettate e costruite che una volta montato e metallico così nell'uso normale, non c'è rischio che, come conseguenza di pressione eccessiva, le parti in tensione potrebbero penetrare le superfici esterne accessibili o essere così disposto quanto a riduca la dispersione e gli spazi sotto i quei clausola arresa 8.

La progettazione dell'apparato sarà tale che una forza costante di 230-240N può applicarsi a quei posti in cui la possibilità di un guasto esiste, la forza che si è applicata tramite un blocchetto di pressione di prova del metallo.

Ogni campione sarà sottoposto alla forza ad ogni posto scelto a sua volta. Durante l'ogni applicazione di forza, una tensione di prova di 2 000 V ±60 V che 50 hertz della forma d'onda sostanzialmente sinusoidale sono fatti domanda per 60-65s fra tutte le parti in tensione ha legato insieme ed il blocchetto di pressione di prova del metallo.

Durante la prova nessun flashover o ripartizione accadrà. Tester dell'incavo della spina

Dopo la prova che non sarà possibile toccare in tensione si separa la prova 11 del 61032:1998 dell'en delle BS si è applicato con una forza di 28-30N.

Per maggiori informazioni, riferisca prego alla norma pertinente.

Accessibilità 9 delle parti in tensione

9,1 le parti in tensione delle spine non saranno accessibili quando le spine sono fissate così nell'uso normale ed in pieno

impegno in uno incavo-sbocco corrispondente.

9.1.1 la conformità sarà controllata dall'applicazione della sonda 12 della prova del 61032:1998 dell'en delle BS si è applicata con la a

forza di N con le spine rewirable misura con un cavo flessibile dei 2 centri come tabella arresa 24 del 6500:2000 delle BS

e spine non-rewirable come fornite.

9,2 le spine saranno destinate e costruite in modo da proteggere l'utente dal contatto accidentale con in tensione

parti durante l'inserzione o il ritiro delle spine.

9.2.1 la conformità sarà provata rispondendo alle esigenze dimensionali e misuranti di questo

Zona delle BS 1363.

9,3 le coperture resilienti delle spine così saranno progettate e costruite che una volta montate e metalliche come dentro

l'uso normale, là non è rischio che, come conseguenza di pressione eccessiva, le parti in tensione potrebbero penetrare la copertura o

è così disposta quanto a riduce le distanze e gli spazi di dispersione sotto i quei clausola arresa 8.

9.3.1 la conformità sarà controllata dalla seguente prova (un esempio di un apparato adatto è indicato

nella figura 2).

La progettazione dell'apparato sarà tale che una forza costante di 240 N può applicarsi a quei posti

dove la possibilità di un guasto esiste, la forza che si è applicata tramite un blocchetto di pressione di prova del metallo As

come appare figura 2.

Ogni campione sarà sottoposto alla forza ad ogni posto scelto a sua volta. Durante l'ogni applicazione di forza,

una tensione di prova di un ± 60 V di 2 000 V 50 hertz della forma d'onda sostanzialmente sinusoidale è fatta domanda per la s fra tutti

le parti in tensione hanno legato insieme ed il blocchetto interrato di pressione di prova.

Durante la prova nessun flashover o ripartizione accadrà.

Dopo la prova che non sarà possibile toccare in tensione si separa la prova 11 del 61032:1998 dell'en delle BS si è applicato con la a

forza del N.

9,4 dove una spina è fornita misura con un cavo flessibile, l'estremità libera di una tal assemblea sarà

incapsulato in materiale isolante.

NOTI questo non si applica alle assemblee fornite ai produttori di macchinari per l'incorporazione nella loro attrezzatura.

9.4.1 la conformità sarà controllata tramite ispezione.
