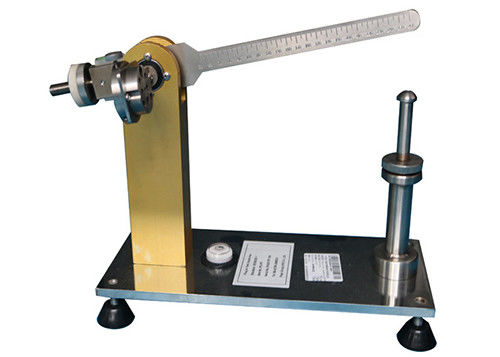

Apparecchiatura della prova dell'equilibrio di coppia di torsione del tester dell'incavo della spina IEC60884

IEC60065 calcolano l'apparecchiatura della prova dell'equilibrio di coppia di torsione della presa di corrente 11

Parametri tecnici:

Informazioni di prodotto:

Il tester di coppia di torsione della spina si conforma al livello IEC60065 della figura 11.

È usato per il controllo se lo sforzo meccanico che accade quando l'attrezzatura alimentabile diretta con l'inserzione del perno della spina nell'incavo è normalmente nella gamma richiesta.

Un dispositivo fornito dei perni progettati per essere presentato negli incavo-sbocchi fissi non imporrà lo sforzo eccessivo a questi incavo-sbocchi.
Il braccio d'equilibratura dell'apparecchiatura della prova impernia circa un asse orizzontale attraverso le linee centrali dei tubi di contatto dello incavo-sbocco ad una distanza di 8 millimetri dietro il fronte di impegno dello incavo-sbocco.
Con il dispositivo non nell'impegno, il braccio d'equilibratura è nell'equilibrio, il fronte di impegno dello incavo-sbocco che è nella posizione verticale.
Dopo che il dispositivo è stato impegnato, la coppia di torsione da applicarsi allo incavo-sbocco per mantenere il suo fronte di impegno nell'aereo verticale è determinata dalla posizione di un peso sul braccio d'equilibratura.

La coppia di torsione non supererà 0,25 nanometri.

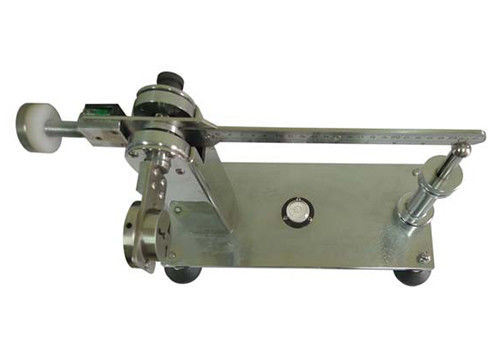

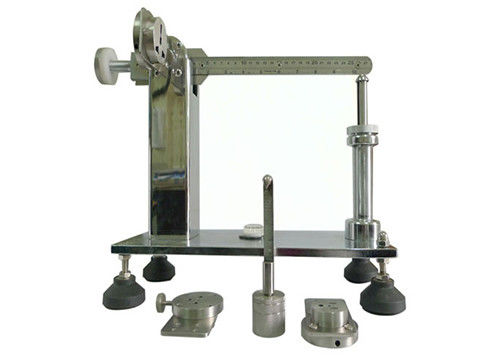

Struttura

1 – contrappeso

2 – bolla di misurazione

3 – bolla livellata

4 – peso di misurazione

5 – vite di regolamento di altezza

6 – barretta di sostegno

Punti difficili

1. Metta il dispositivo su una tavola livellata e regoli il dispositivo all'orizzontale.
2. Appenda i 4 - il peso di misurazione sul braccio di leva e regola i 5 – vite di regolamento di altezza, faccia il braccio di leva in orizzontale. Quando braccio di leva in orizzontale, una bolla di aria di 2 – bolla livellata nella posizione centrale.

3. Rimuova i 4 - il peso di misurazione, regola il 1 – posizione del contrappeso, tenga il braccio di leva nella posizione orizzontale. E faccia il braccio di leva tenere una distanza circa 1mm ai 6 - barretta di sostegno.

4. Installi il campione sul dispositivo, stringa la vite. Ora il braccio di leva su.

5. Appenda i 4 - peso di misurazione sul braccio di leva. Regoli la posizione di 4 - il peso di misurazione, registra la posizione dove fare il livello del braccio di leva, una bolla di aria di 2 – bolla di misurazione nella posizione centrale, braccio di leva tengono la distanza di 1mm a 6 - barretta di sostegno. Dica la posizione situata a 10.3cm.

6. Misura di coppia di torsione

   (1) il peso appropriato è appeso sulla scala più bassa.

   (2) muove lentamente il peso finché il braccio di leva non sia in uno stato orizzontale.

7. Coppia di torsione del campione applicato all'incavo: Peso di valore della scala X

   Per esempio: Coppia di torsione: 0.12mX2.5N=0.3Nm
