Norme: | BS1363 figura 17a | Nome: | Apparecchiatura della prova per la prova di aumento di temperatura |
---|---|---|---|
Funzione: | Per la prova di aumento di temperatura | Materiale della camera di combustione: | compensato nominale di 10mm |
Rivestimento della camera di combustione: | Interno. Due cappotti di pittura opaca. BS4800 colore no.08 C35. | Dimensioni della camera di combustione: | Internal.500mmX500mmX500mm con una tolleranza di +-10mm per ogni dimensione. |
Posizione: | lo spazio di inimum dalle superfici adiacenti, ha misurato orizzontalmente 150mm da tutti i lati, ha | Blocchetto di montaggio di legno: | 1 |
Evidenziare: | Tester dell'incavo della spina dell'OEM,Figura tester dell'incavo della spina di 17a,Apparecchiatura della prova di BS1363 Figure17a |

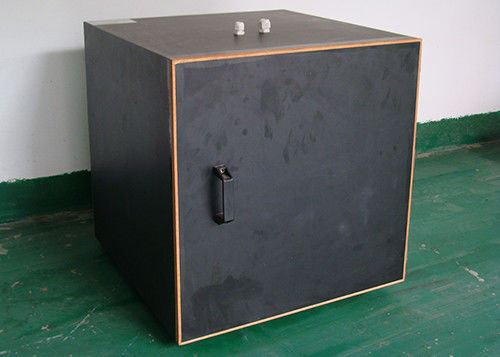

Apparecchiatura della prova di BS1363 Figure17a per la prova di aumento di temperatura
Parametri:
Norme | BS1363 figura 17a |
Funzione | Per la prova di aumento di temperatura |
Camera di combustione Meterial | compensato nominale di 10mm |
Rivestimento della camera di combustione | Due cappotti di pittura opaca. BS4800 colore no.08 C35. |
Dimensioni | Internal.500mmX500mmX500mm con una tolleranza di +-10mm per ogni dimensione. |

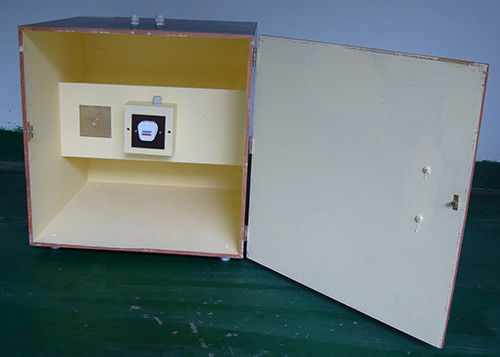

Camera di combustione Meterial: compensato nominale di 10mm.
Rivestimento della camera di combustione: Interno. Due cappotti di pittura opaca. BS4800 colore no.08 C35.
Dimensioni: Internal.500mmX500mmX500mm con una tolleranza di +-10mm per ogni dimensione.
Uno sarà smontabile consentire l'accesso.
Posizione: Lo spazio minimo dalle superfici adiacenti, ha misurato orizzontalmente 150mm da tutti i lati, ha misurato vertially 300mm qui sopra, 500mm qui sotto.
Lista BS1363 dei riferimenti
Figure17a) - apparecchiatura della prova per la prova di temperatura-aumento
Figura 17b) - piatto anteriore fittizio per la prova di aumento di temperatura
Calcoli l'apparato 18 per la flessione della prova
Figura 19 collegamento solido per la prova sulle clip del fusibile
Figura 20--barilotto di ruzzolamento
Calcoli la prova di urto di 21 pendolo
Calcoli l'apparato 23 per la prova di pressione
Calcoli 24 apparati per la prova di pressione della palla
Figura 28 collegamento calibrato
Figura 29 maschera di calibratura per il collegamento calibrato
Figura 30 spina della prova per l'aumento di temperatura
Calcoli l'apparato 32 per le prove sui perni dell'adattatore
Calcoli l'apparato 33 per la prova di torsione sui perni
Figura 34 spina della prova
Figura 35 dispositivi simulati del cavo e della spina
Calcoli l'apparato 36 per la calibratura del momento di giro di
spina simulata
Figura 37 apparecchiatura di giro di momento
Calcoli 38 collegamenti solidi per la prova sulle clip del fusibile
Perno della prova Figure1
Figura 2a) - apparato per la prova di forza meccanica sulle coperture resilienti
Figura 2b) - blocchetto del legno duro per la figura 2a)
Figura 3 disposizione dei contatti dell'incavo
Calcoli 4 dimensioni e disposizioni dei perni
Calcoli il calibro 5 per i perni dell'adattatore
Calcoli l'apparato 6 per le viti difficili della riparazione della copertura della spina
Figura 7 giunto di supporto
Figura 8 apparecchiatura della prova di deviazione del perno della spina per gli adattatori resilienti
Figura 9 apparato per la prova di abrasione sulle maniche d'isolamento dei perni della spina
Calcoli l'apparato 10 per la prova di pressione alle temperature elevate
Figura calibro di 11-GO per incavo-sbocco
Figura 12 calibro di prova del contatto
Figura 13 apparecchiatura e circuito della prova per uso con il contatto ed i calibri di prova senza contatto
Figura 14 calibro di prova senza contatto
Figura 16 calibri di tirata di ritiro per efficacia del contatto
