Dettagli:
Termini di pagamento e spedizione:
|
| Norme: | Figura 2,9 di AS/NZS 3112 e figura 2,10 | Nome: | unità di bloccaggio del perno per il tester di aumento di temperatura |
|---|---|---|---|
| Funzione: | Per l'australiano e la prova dei perni della Nuova Zelanda | Clausola 3.6.3 di AS/NZS 3112: | calibro modificato dell'appendice D (diametro è cambiato a 43.2mm) |
| Clausola 3.3.2 di AS/NZS 3112: | Calibro di perno della prova 3N 6.20mm x 1.58mm | Clausola 2.2.3 di AS/NZS 3112: | Forma di perno nella figura 2,3 |
| Figura 2,9: | montaggio della spina per la prova di aumento di temperatura | Figura 2,10: | unità di bloccaggio del perno per la prova di aumento di temperatura |
| Evidenziare: | Spina Pin Clamping Unit dello SGS,Spina Pin Clamping Unit,Unità di bloccaggio del perno di CNAS |
||

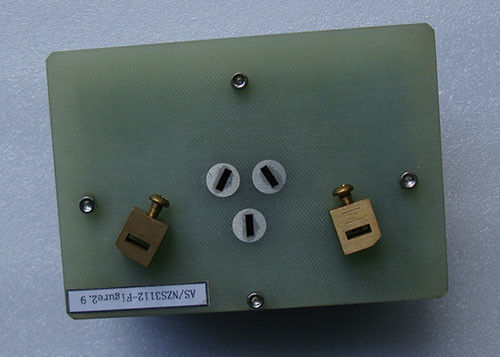

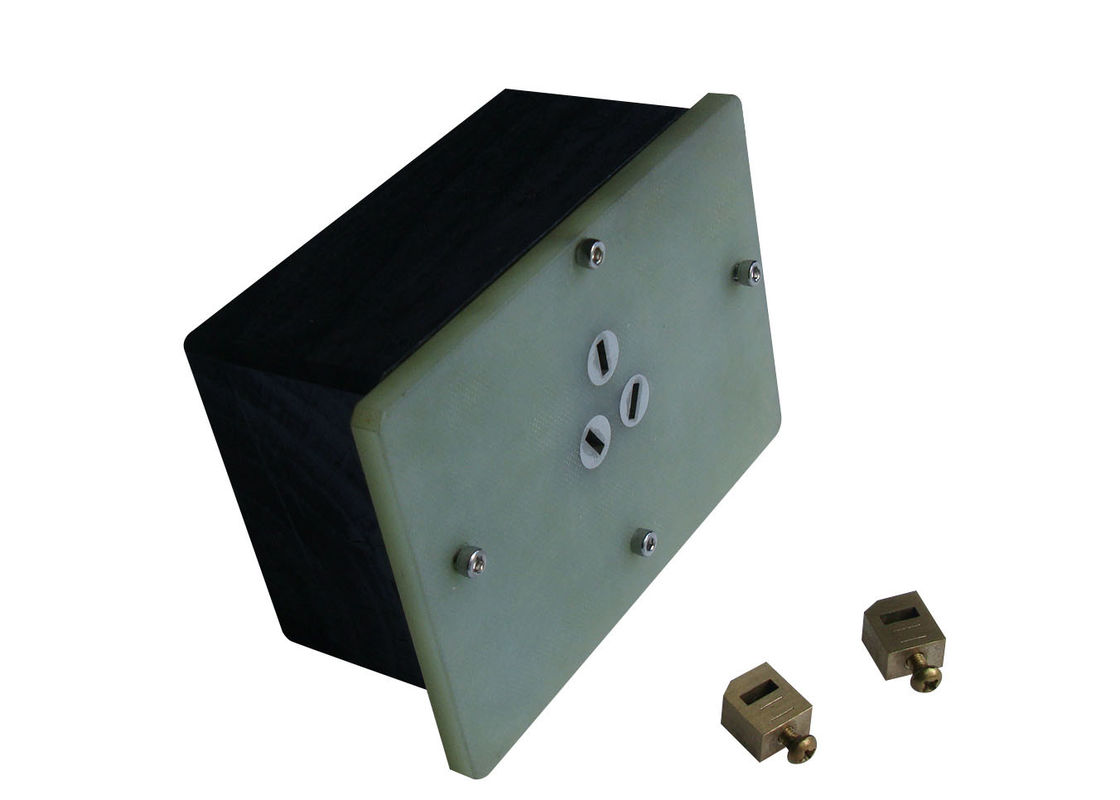

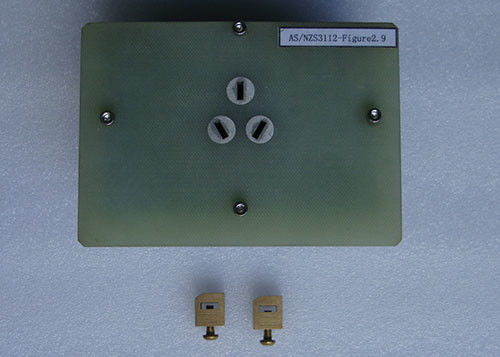

Montaggio del tester di aumento di Pin Clamping Unit For Temperature e della spina
Lista del calibro della Nuova Zelanda e dell'australiano:
| Figura 2,1 | dimensioni delle spine |
| Figura 2,2 | apparato per la flessione della prova |
| Figura 2,3 | forma di perno |
| Figura 2,4 | dimensioni di isolamento sui perni in tensione isolati |
| Figura 2,5 | apparecchiatura della prova di pressione per isolamento sui perni isolati della spina a temperatura elevata |
| Figura 2,6 | apparecchiatura della prova di urto per isolamento sui perni isolati della spina alla bassa temperatura |
| Figura 2,7 | apparecchiatura della prova di abrasione per isolamento sulle spine isolate del perno |
| Figura 2,8 | applicazione di forza per la prova di piegatura del perno |
| Figura 2,9 | montaggio della spina per la prova di aumento di temperatura |
| Figura 2,10 | unità di bloccaggio del perno per la prova di aumento di temperatura |
Applicazione
La progettazione e la costruzione di una spina fornita dei collegamenti di interramento saranno tali quello
quando la spina è fissata correttamente e completamente è montata
() una vite terminale sciolta o un materiale conduttivo non può gettare un ponte su alcune parti o interramento in tensione
parti;
(b) le parti d'interramento sono contatto efficacemente isnlated di m. con un conduttore in tensione che può
sia staccato: e
(c) le parti in tensione efficacemente sono isolate dal contatto con tutto il conduttore di terra che
può essere staccato.
Qualsiasi collegamenti per i dispositivi ausiliari quali i soppressori di interferenza radio o visivo
gli indicatori, aderiranno ai requisiti di cui sopra.
2,10 DISPOSIZIONE DEI COLLEGAMENTI DI INTERRAMENTO
Il perno d'interramento di tutta la spina del tre-perno di bassa tensione sarà che perno che è radiale al
cerchio che abbraccia i perni (si veda figura 2. 1 (a), calcolano 2. (f) e figura 2. (g).
ConformsTo
Figura 2,9 di AS/NZS 3112 e figura 2,10
Informazioni di ordinazione
Apparecchiatura della prova per la prova AS/NZS 3112 di temperatura del perno
